内冷式三维亥姆霍兹线圈磁场案例展示

根据客户需求，磁场均匀区300mm*300mm*300mm 均匀度优于2%，XYZ三方向磁场100Gs，长时间持续工作，上海天端实业有限公司设计方案如下

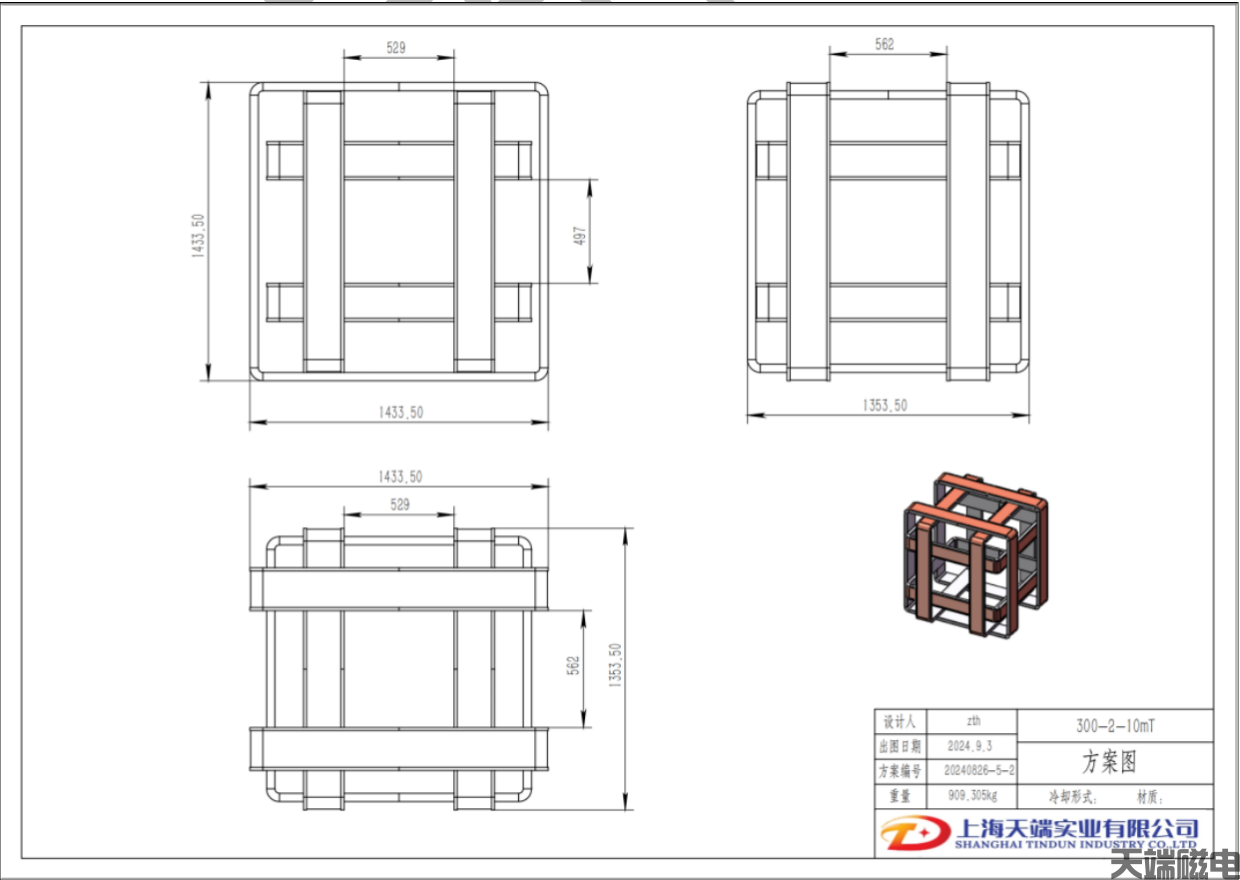

一、3HMHZ1410-100三维亥姆霍兹线圈系统

1、三维亥姆霍兹线圈

产品规格

· 3HMHZ1410-100内冷式三维亥姆霍兹线圈，适用于产生X/Y/Z三方向磁场；

· X线圈等效边长1410mm、Y线圈等效边长1330mm、Z线圈等效边长970mm；

· X线圈使用间距765mm、Y线圈使用间距724mm、 Z线圈使用间距680mm；

电气参数

· XYZ线圈冷态直流电阻分别为1.03Ω、0.92Ω、0.8Ω；

· 线圈绝缘电阻优于10MΩ；

冷却方式

· 水冷冷却，制冷量43kw；

· 100Gs可长年持续工作；

尺寸及质量

· 总重量5400KG

· 笼络尺寸1500mm*1500mm*1500mm

磁场参数 （单位 Gs）

· 每轴磁场强度 100Gs@100A；

· 均匀区300mm*300mm*300mm 均匀度优于2%
