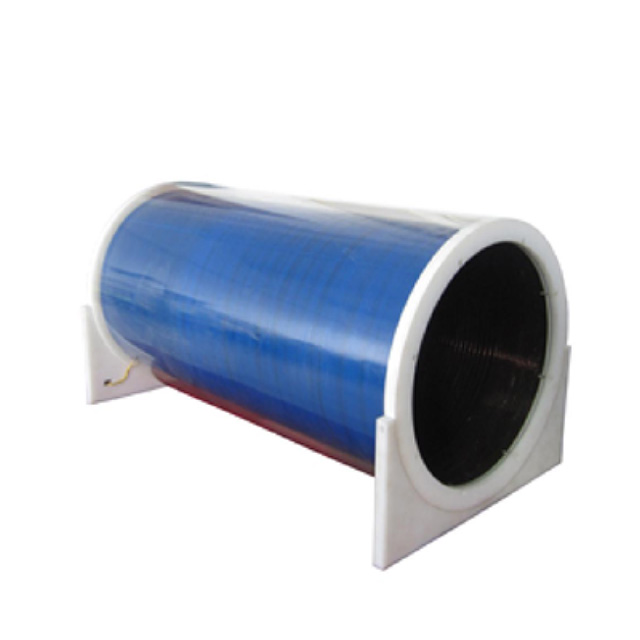

螺线管磁场线圈
常规螺线管线圈为基础轴向磁场发生装置,通电可产生集中轴向磁场,磁场‑电流线性度好,运行稳定。支持自然冷却、水冷两种散热方式,可搭配励磁电源、高斯计成套使用,广泛用于物理实验、材料研究、传感器标定,支持尺寸、磁场指标定制。
常规螺线管线圈为基础轴向磁场发生装置,通电可产生集中轴向磁场,磁场‑电流线性度好,运行稳定。支持自然冷却、水冷两种散热方式,可搭配励磁电源、高斯计成套使用,广泛用于物理实验、材料研究、传感器标定,支持尺寸、磁场指标定制。
常规螺线管线圈是基础型轴向磁场发生电磁装置,采用高导电性能导线紧密绕制而成,线圈可以为空心结构,也可配置铁芯,通电后内腔生成轴向磁场。磁场与输入电流具备优良线性对应关系,磁场集中、转换效率高,设备运行稳定。可搭配 TD 系列励磁电源、GM 系列高斯计,组建磁场发生与检测成套系统,满足各类科研实验磁场环境需求。可依据客户线圈尺寸、目标磁场强度、连续工作时长、结构安装形式进行定制,散热方案支持自然冷却与水冷两种模式。
磁场‑电流线性度优异,磁场输出可控,便于实验标定;
磁场转换效率高,线圈电阻低,能耗表现良好;
内部具备良好基础磁场均匀性,结构成熟、运行稳定可靠;
支持个性化定制,可调整内腔孔径、外形尺寸、磁场等级;
散热形式可选自然冷却或者水冷,适配短时及长时间连续实验工况。
螺线管由多匝导线紧密卷绕构成,依据安培右手螺旋定则,导线通入电流之后,每一匝线圈产生的磁场相互叠加,在线圈内部形成强度集中的轴向磁场,是物理实验中获取可控均匀磁场的核心元器件。
高校各类物理科研实验;
磁性功能材料外加磁场环境研究;
霍尔元件、磁通门等各类磁传感器标定校准;
生物医学磁效应相关试验;
等离子体物理方向科学研究。

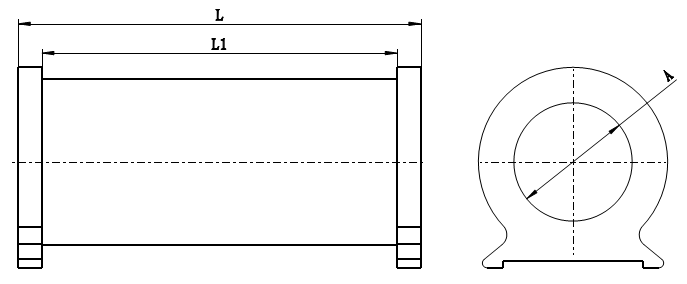

| Model型号 | Length长度(mm) | Outside Diameter外径(mm) | Inner Diameter内径(mm) | Center magnetic field中心磁场(GS) | Power电源功率(W) | Weight重量(Kg) |
| LC10-100 | 140 | 70 | 20 | 100 | 10 | 1.2 |
| LC10-500 | 140 | 120 | 20 | 500 | 60 | 5 |
| LC10-1000 | 140 | 200 | 20 | 1000 | 240 | 24 |
| LC20-100 | 240 | 120 | 60 | 100 | 50 | 5 |
| LC20-500 | 240 | 160 | 60 | 500 | 170 | 15 |
| LC20-1000 | 240 | 220 | 60 | 1000 | 500 | 40 |
| LC20-2000 | 240 | 380 | 60 | 2000 | 1700 | 140 |
| LC30-100 | 340 | 120 | 60 | 100 | 50 | 6 |
| LC30-500 | 340 | 160 | 60 | 500 | 230 | 20 |
| LC30-1000 | 340 | 220 | 60 | 1000 | 600 | 56 |
| LC30-2000 | 340 | 330 | 60 | 2000 | 1800 | 150 |
| LC50-100 | 540 | 160 | 100 | 100 | 100 | 15 |
| LC50-500 | 540 | 200 | 100 | 500 | 520 | 50 |
| LC50-1000 | 540 | 260 | 100 | 1000 | 1300 | 130 |
| LC50-2000 | 540 | 360 | 100 | 2000 | 3400 | 300 |
| LC70-100 | 740 | 180 | 120 | 100 | 200 | 30 |
| LC70-500 | 740 | 220 | 120 | 500 | 840 | 100 |
| LC70-1000 | 740 | 260 | 120 | 1000 | 2000 | 180 |
| LC70-2000 | 740 | 380 | 120 | 2000 | 4800 | 420 |
| LC100-100 | 1040 | 220 | 150 | 100 | 300 | 50 |
| LC100-500 | 1040 | 260 | 150 | 500 | 1400 | 180 |
| LC100-1000 | 1040 | 320 | 150 | 1000 | 3600 | 320 |
| LC100-2000 | 1040 | 400 | 150 | 2000 | 7500 | 680 |

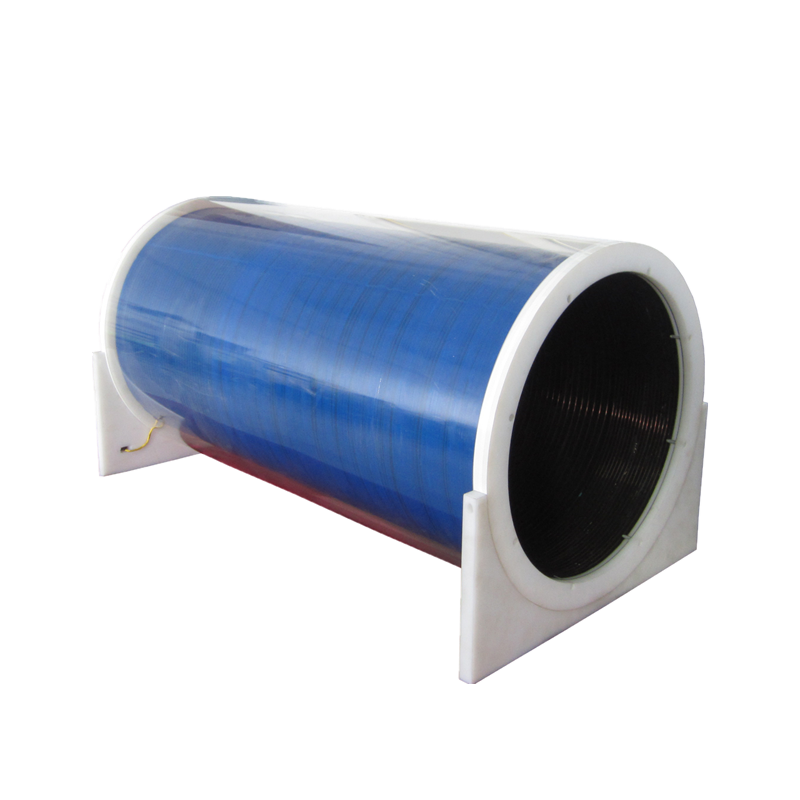

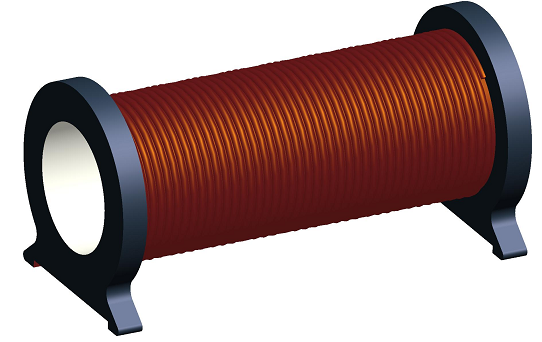

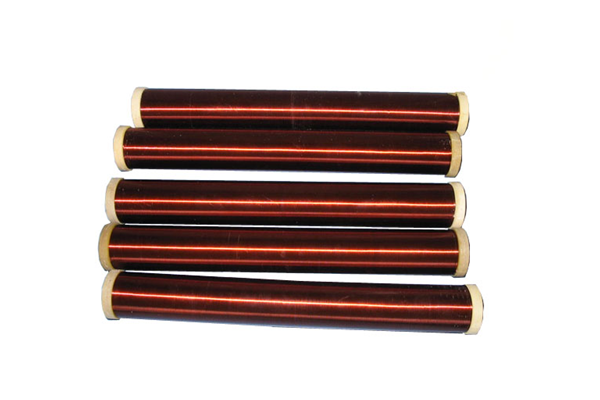

| Model型号 | Main technial parameters主要技术参数 | Reference Picture产品图片 |

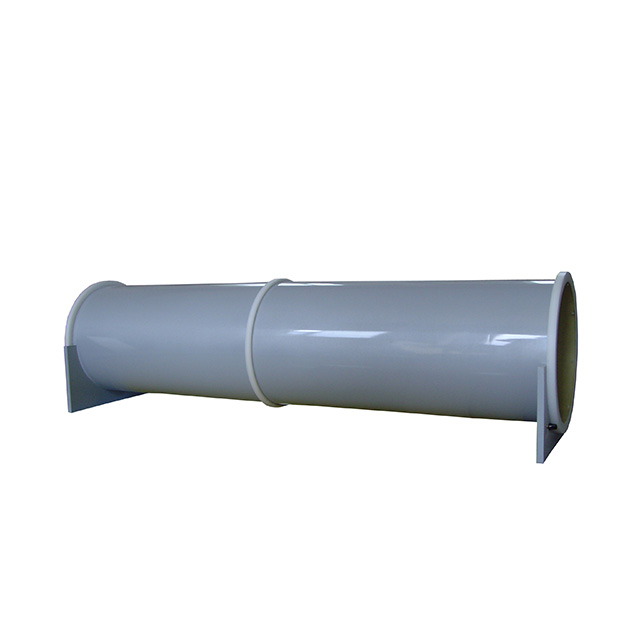

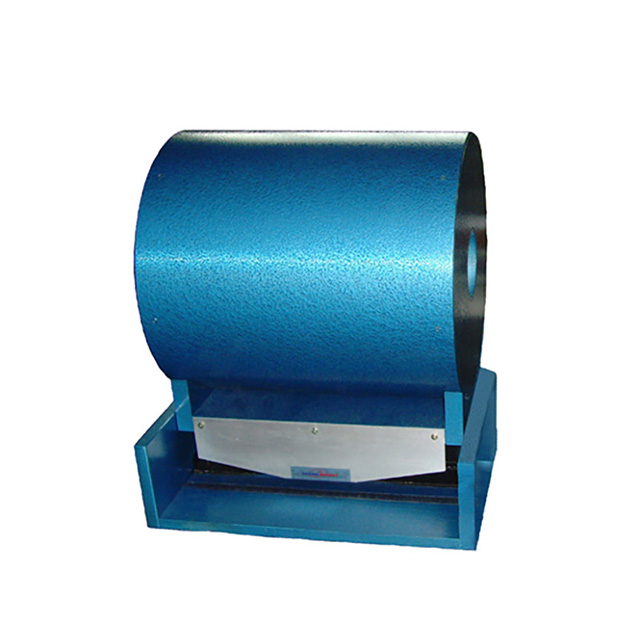

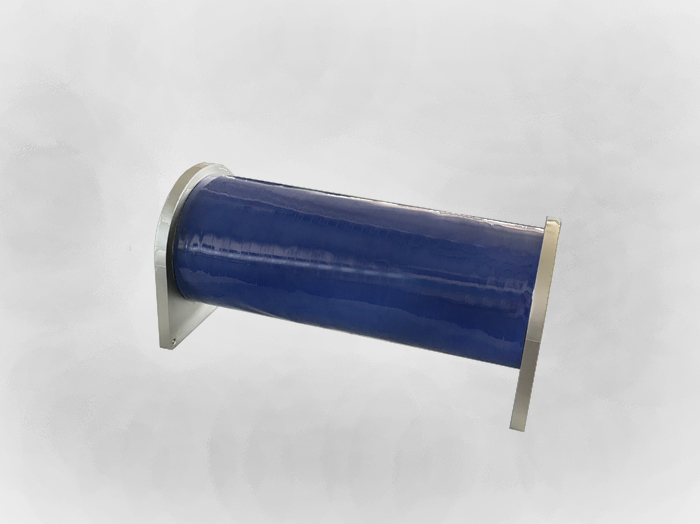

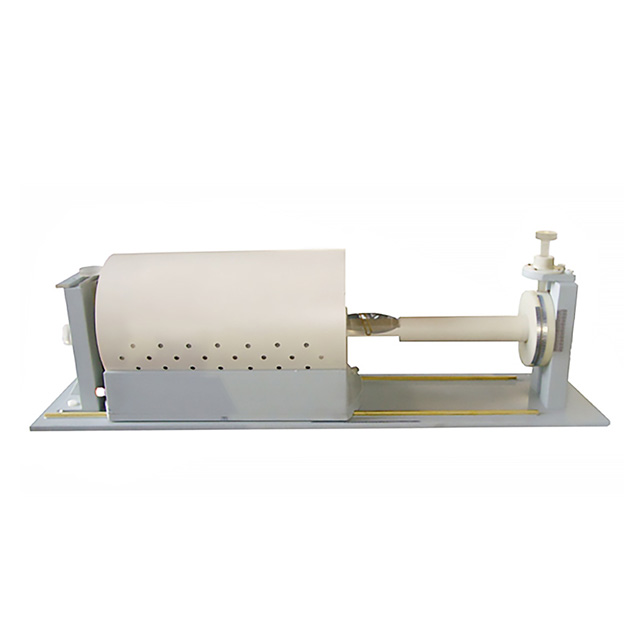

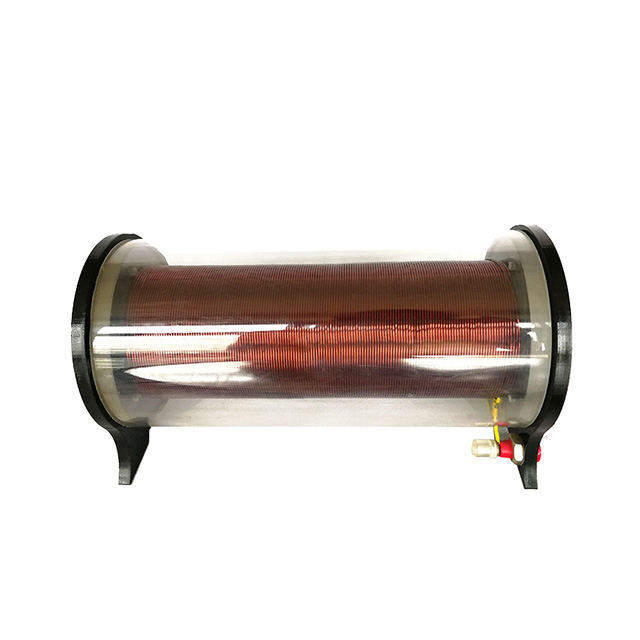

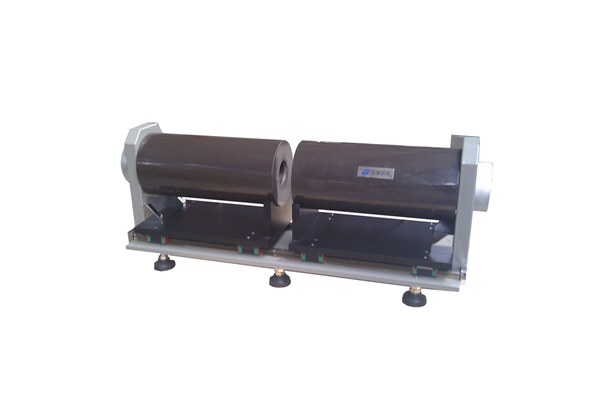

| LC30-2000 | 长度320mm,外径280mm,内径50mm,中心磁场强度2000Gs,均匀区长度30mm,均匀度0.6% | ![]() |
| LC80-1 | 长度800mm,外径400mm,内径370mm,中心磁场强度1Gs,均匀区长度500mm,均匀度1% | ![]() |
| LC35-10 | 长度350mm,外径220mm,内径190mm,中心磁场强度1Gs,均匀区长度100mm,均匀度1% | ![]() |
| LC20-200 | 长度200mm,外径100mm,内径50mm,中心磁场强度200Gs,均匀区长度20mm,均匀度0.5% | ![]() |
| LC250-1 | 长度2500mm,外径500mm,内径470mm,中心磁场强度1Gs,均匀区长度250mm,均匀度0.1% | ![]() |
