水冷亥姆霍兹线圈磁场发生系统案例

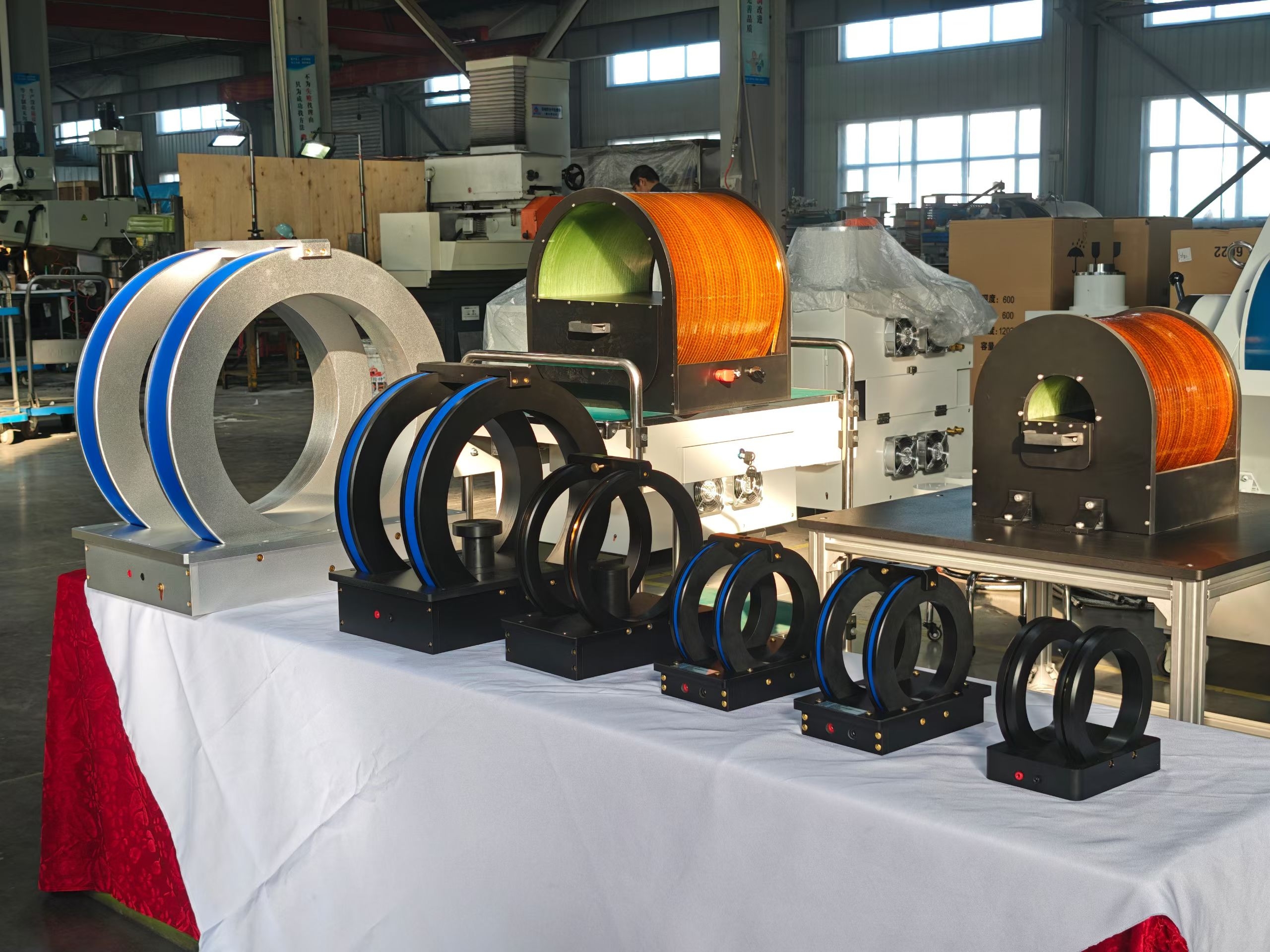

一、核心组件：HMHZ36-350 型水冷亥姆霍兹线圈

尺寸参数

• 等效直径：720mm

• 使用内径：600mm

• 整体外径：840mm

• 等效间距：360mm

• 使用间距：252mm

• 整体重量：310Kg

• 框架材质：无磁铝合金，保障磁场纯净性

电气参数

• 冷态直流电阻：3.1Ω

• 电感：1058mH

• 热态（80℃）工作电压：120V

磁场参数

• 预设计工作电流：30A

• 均匀磁场输出范围：0-350Gs（正接模式）

• 梯度磁场最大输出：0.1T/m（反接模式）

冷却与工作时长

• 冷却方式：水冷冷却，散热效率高

• 30A 额定电流下，可持续稳定工作 120min

•


二、配套直流励磁电源：TD30-120

• 输入规格：三相 220V±10%（50Hz/60Hz）交流输入

• 输出参数：输出电压 0-120V，输出电流 0-30A，最大输出功率 3.6KW

• 精度与稳定性：输出灵敏度 10mA，纹波噪音 0.15% F.S+50mArms

• 外形尺寸：宽 215mm× 深 405mm× 高 88mm

• 设备重量：7.5Kg

•


三、配套工业水冷机

• 制冷量：3KW

• 输入规格：220V 交流，50-60Hz，整机功率 1KW

• 控温范围：5-35℃，可灵活调节适配不同工作环境

• 外形尺寸：长 500mm× 宽 470mm× 高 905mm

• 设备重量：63Kg

•


四、配套高斯计：GM505

用于磁场精准检测，为系统磁场输出提供实时监测与校准依据，保障实验与应用的磁场精度。

五、产品核心优势

1. 磁场性能优异：可实现 0-350Gs 可调均匀磁场，最高 0.1T/m 梯度磁场，满足多样化磁场应用需求；

2. 散热效果好：水冷冷却设计，30A 额定电流下可持续工作 120min，长时间运行稳定性强；

3. 材质专业：线圈采用无磁铝合金框架，避免框架材质对磁场产生干扰，保障磁场纯净度；

4. 配套完善：含励磁电源、水冷机、高斯计全套配套设备，一站式满足磁场发生与检测需求；

5. 精度可控：励磁电源输出灵敏度高、纹波噪音低，搭配高斯计，实现磁场精准控制与监测。
