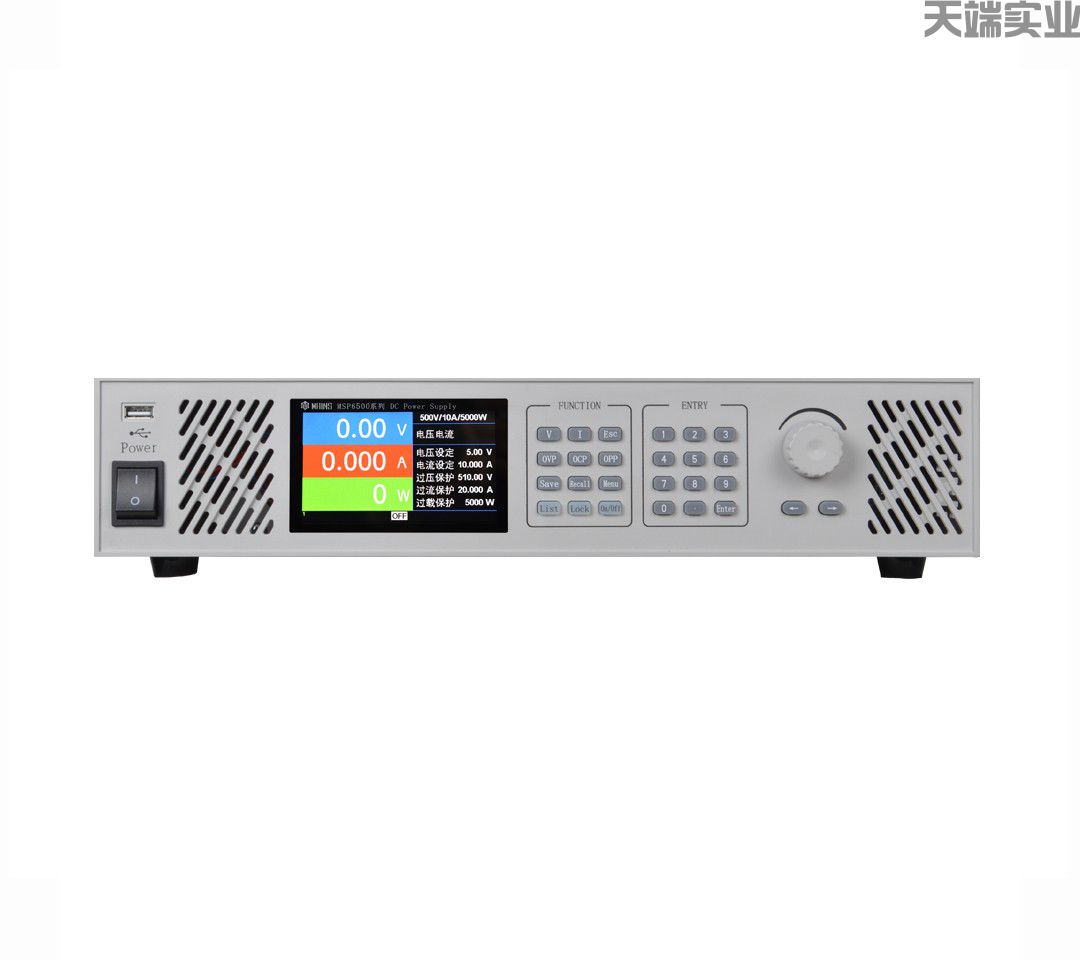

TD5系列高精度直流电磁铁励磁电源具有控制磁场低纹波噪声，高分辨率，高精度的特点。采用高频开关电源技术，大幅度减少发热量，同时降低机器损耗，提升电源效率，延长机器使用寿命；本系列产品具有操作简单，体积小，效率高，高精度，高稳定等性能。可与TR640高斯计联机、搭载磁场闭路控制系统；配备先进的LCD液晶显示，具有完善的过压，过流，过温，短路等保护功能。本产品主要应用于WDS直流电磁铁与大功率亥姆霍兹线圈励磁。
1. 单机电压0-200V、电流0-50A、功率0.6KW-10KW；
2. 支持面板编程，数字键盘操作；
3. 高精度和高分辨率1mA；
4. 采用高频率开关式结构，支持定电压（CV）、定电流（ CC）模式自动切换功能；
5. 低纹波和低噪音；
6. 功能保护齐全，支持OVP、OCP、OPP、OTP等保护功能；
7. 多种通讯控制接口，标准配置RS232、RS485、LAN、0-5V/10数字IO通讯接口，支持选配GPIB/ 模拟量控制接口；可与TR640高斯计关联、闭环磁场控制系统；
8. 支持SCPI协议；
9. 支持List 功能；
10. 智能风扇控制，超低噪音，使用舒适性强；
11. 具有远程补偿功能（电压600V以内）；
12. 特殊定制：提供特殊规格，尺寸，参数电源设计定制（订货前提前声明）。
机器规格 | TD62/65XXX-YYY | ||||
电源模式 |
交流输入 | 单相AC220V±10%，50Hz/60Hz ， ≤5KW系列 | |||
三相AC380V±10%，50Hz/60Hz ， ≥5KW系列 | |||||
直流输出 | 输出电压 0V - 额定值 参考规格表 | ||||
输出电流 0A - 额定值 参考规格表 | |||||
负载调整率 | 电压 | ≤0.1% | |||
电流 | ≤0.1% | ||||
电源调解率 | 电压 | ≤0.1% | |||
电流 | ≤0.2% | ||||
纹波 | 电压 | ≤0.1% Vrms | |||
电流 | ≤0.1% Arms | ||||
下降时间 | 满量程电压空载 | ≤5s(90% -- 10%) | |||
分辨率 | 编程电压 | 10mV | |||
编程电流 | 1mA | ||||
读取电压 | 10mV | ||||
读取电流 | 1mA | ||||
设定精度 | 电压精度 | ≤±(0.1% + 60mV) | |||
电流精度 | ≤±(0.05% + 50mA) | ||||
读取精度 | 电压精度 | ≤±(0.1% + 60mV) | |||
电流精度 | ≤±(0.05% + 50mA) | ||||
保护模式 |
OVP | 范围 | OFF,ON(0V～110% FS) | ||
分辨率 | 10mV | ||||
设定精度 | 10mV | ||||
OCP | 范围 | OFF,ON(0A～110% FS) | |||
分辨率 | 1mA | ||||
设定精度 | 1mA | ||||
主要功能 | 表头显示 | 显示方式 | 4.3“TFT-LCD | ||
功能保护 | OVP保护 | √ | OCP | √ | |
OTP保护 | √ | 泄流功能 | √ | ||
特殊功能 | 智能风扇控制 | √ | 数字输入 | √ | |
Preset 鍵 | √ | LCD参数设定 | √ | ||
功率显示 | √ | LIST输出 | √ | ||
系统自检 | √ | USB Host | √ | ||
控制接口 | RS232 | √ | RS485 | √ | |
LAN | √ | 0-5V/10V | √ | ||
序列功能 | 步数（2048步） | √ | LIST（1组） | √ | |
WDS50电磁铁励磁电源 | WDS80电磁铁励磁电源 | ||||||
选型规格 | 输出 |
选型规格 | 输出 | ||||
电压 | 电流 | 功率 | 电压 | 电流 | 功率 | ||
TD6560-10 | 60 | 10 | 0.6KW | TD65100-10 | 100 | 10 | 1KW |
WDS100电磁铁励磁电源 | WD130电磁铁励磁电源 | ||||||
TD65170-10 | 170 | 10 | 1.7KW | TD65200-15 | 200 | 15 | 3KW |
（其它磁场发生器配套励磁功率参数可联系我司业务人员）
