GM300硅钢片铁损仪简易操作使用指引

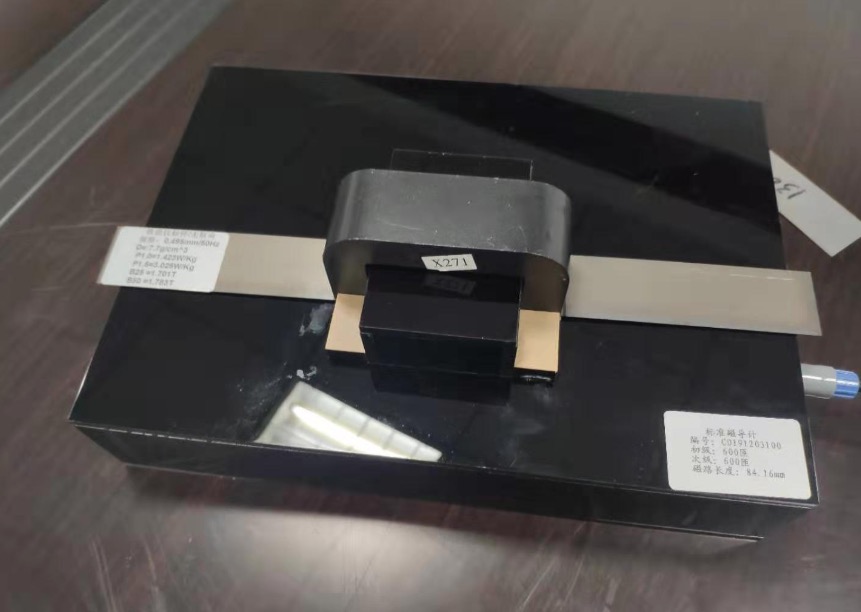

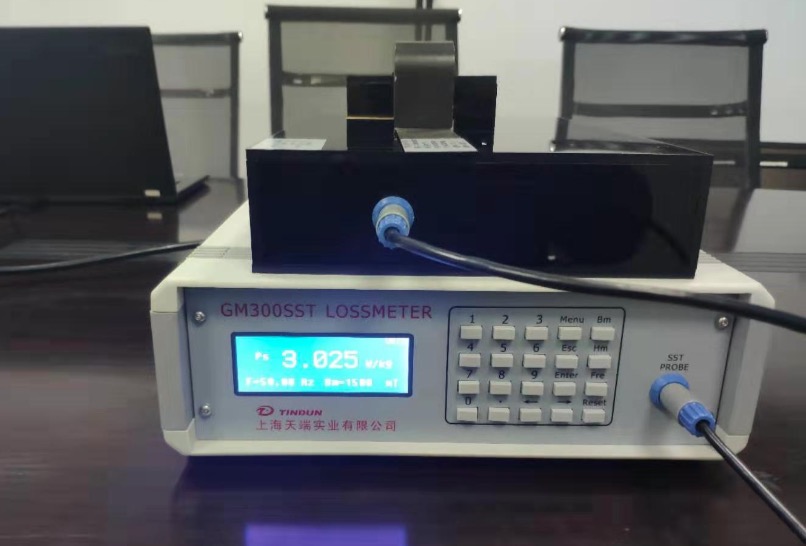

1、将GM300主机链接3092磁导计，接通电源，将测试硅钢片样品（宽度30mm 长度大于92mm）放入磁导计内，并用U形压铁压置硅钢片上。

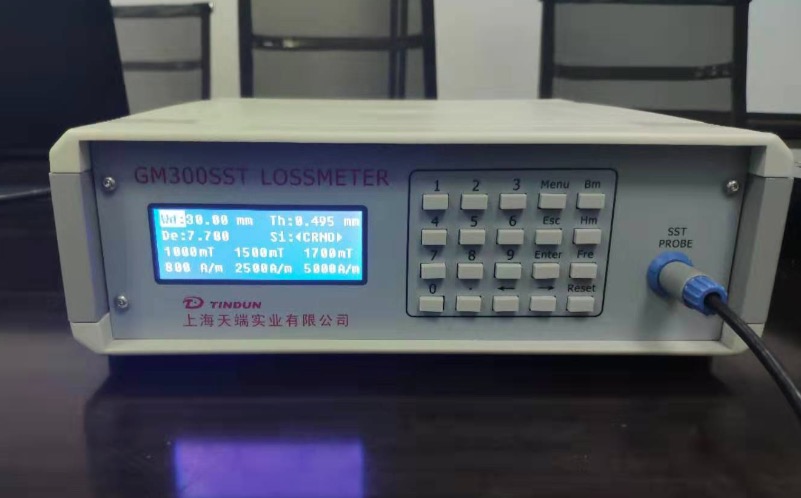

2、按GM300铁损仪面板上Menu键，进入测试样品参数设置界面；

Wd:样品宽度  Th:样品厚度 De：样品密度 Si：样品种类（CRNO：无取向、CRGO：取向）设置完成后按Reset返回测试主界面。

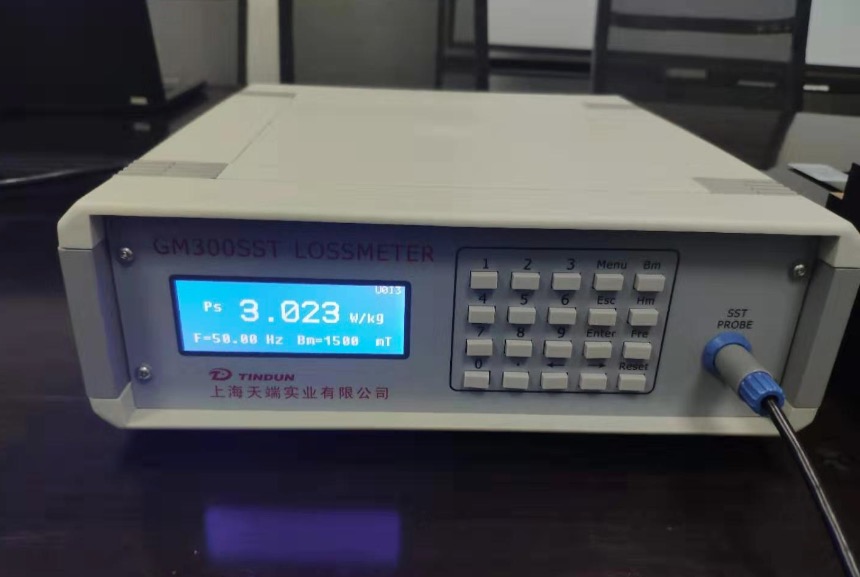

3、在测试主界面当中，按GM300铁损仪面板按键Bm，可测试硅钢片铁损值，按左右方向箭可测试不同Bm下的铁损值。

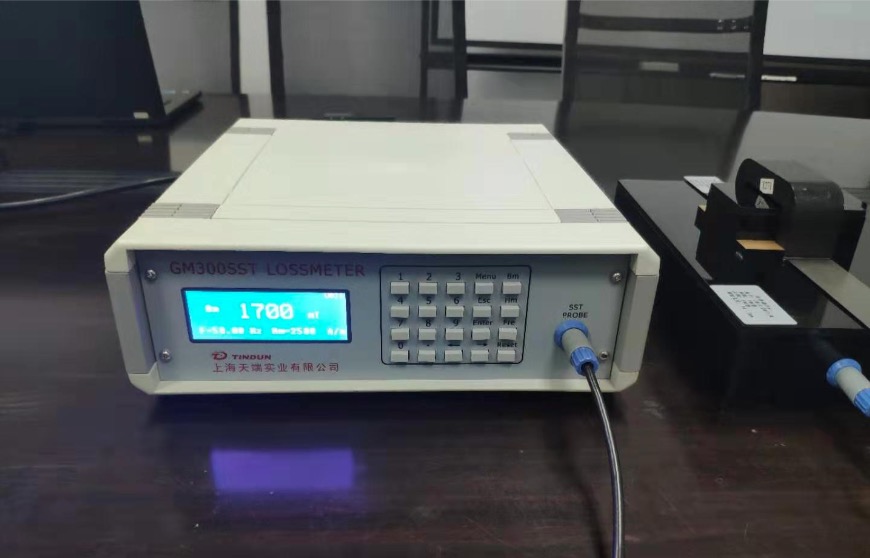

4、在测试主界面当中，按GM300铁损仪面板按键Hm，可测试硅钢片磁感应强度，按左右方向箭可测试不同磁场强度下的磁感应强度。

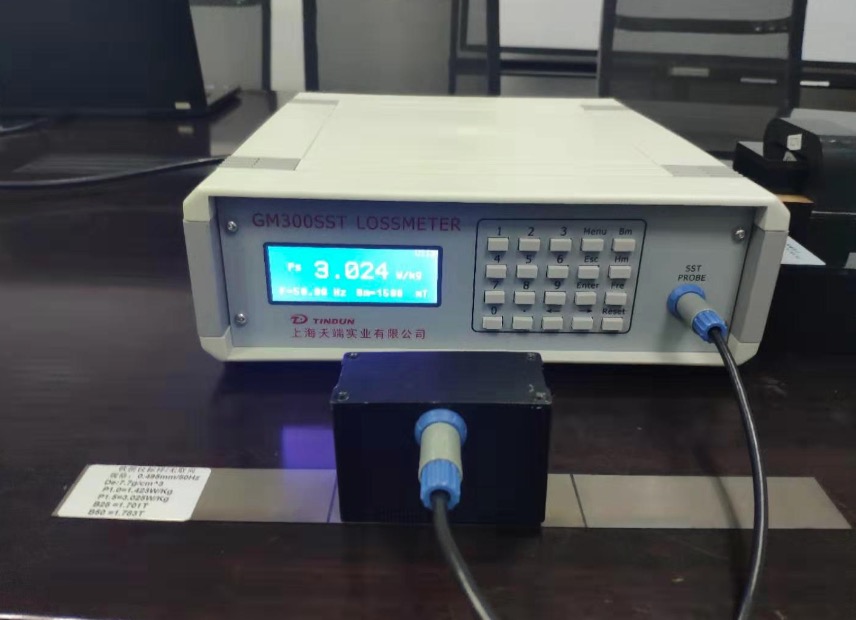

5、如测试样品不规则，或无法取得标准尺寸硅钢片，将开路传感器连接铁损仪主机，设置测试样片厚度即可测试其铁损值。

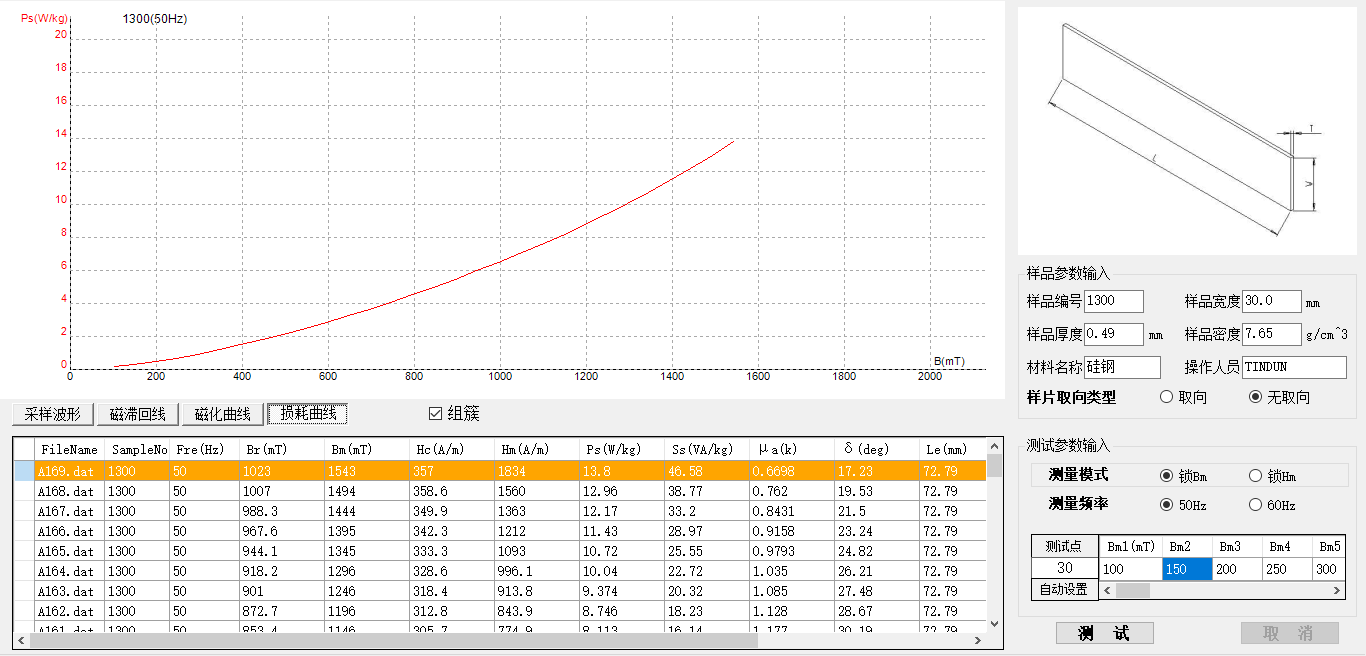

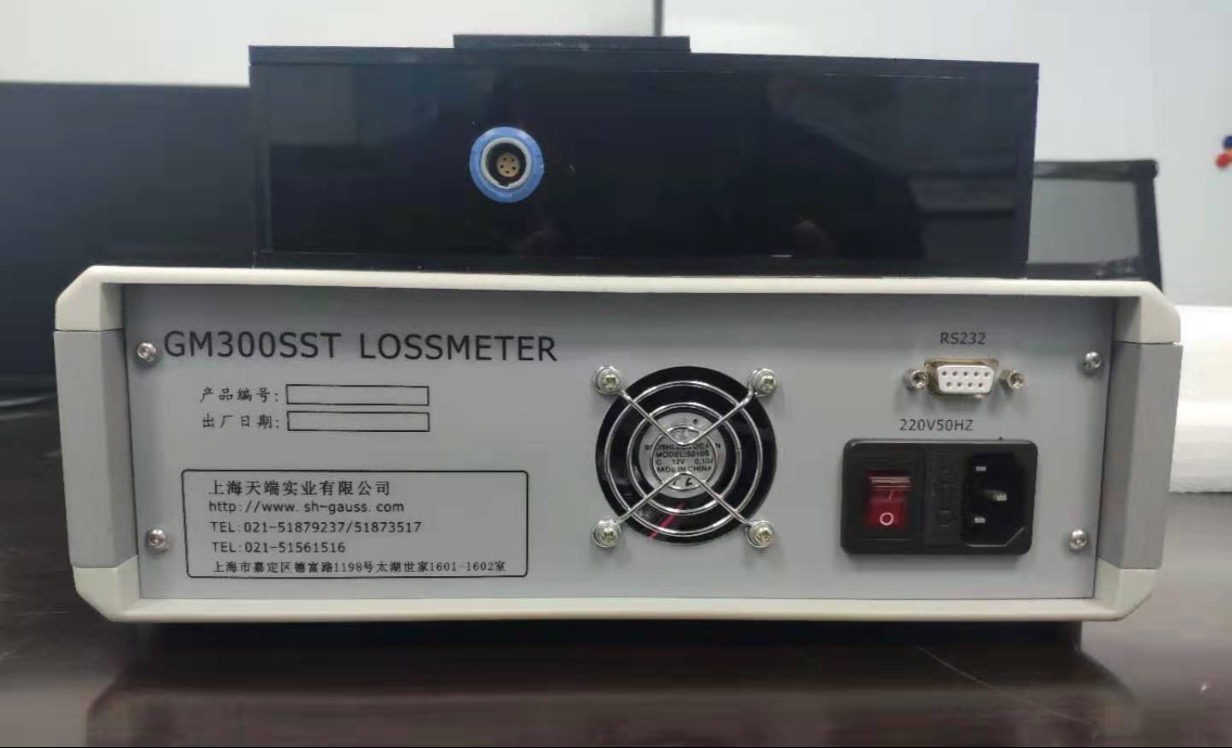

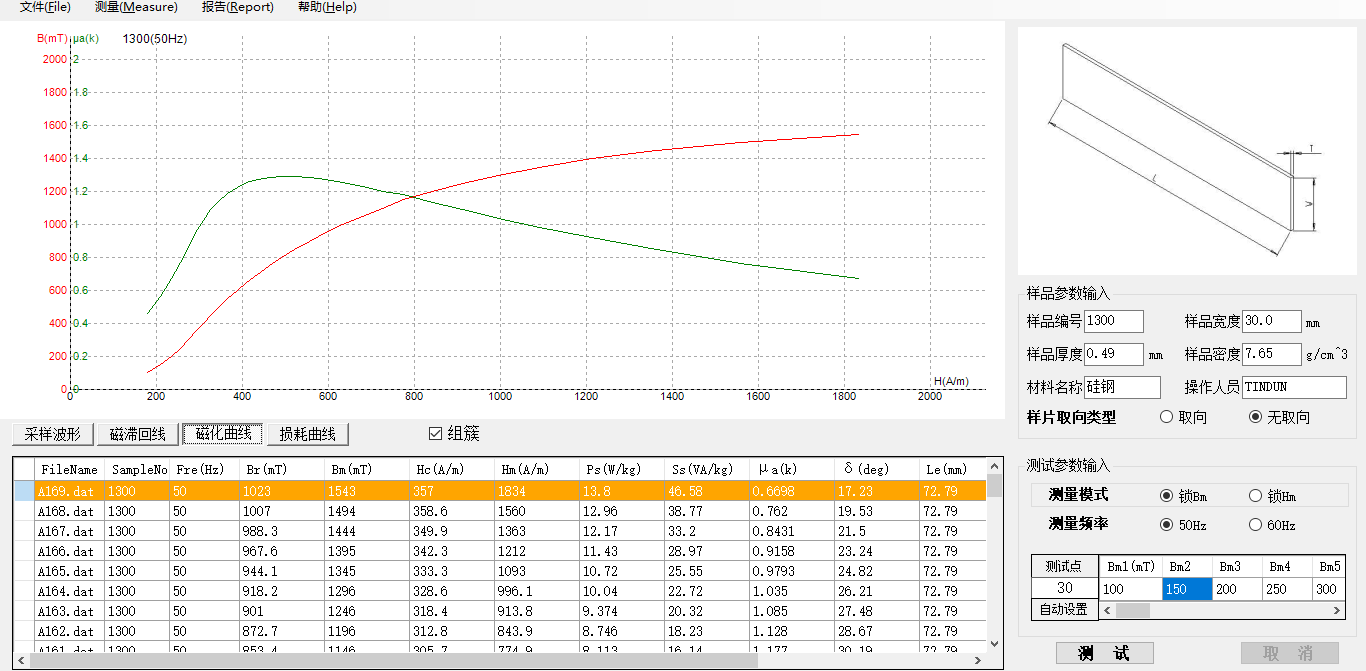

6、使用232数据线连接电脑，安装GM300测试软件，可以进行B-H磁滞回线、u-H磁导率曲线和Ps-B损耗曲线的准确测量。
