三维交直流亥姆霍兹线圈中国药科大学案例

根据中国药科大学客户磁场需求，设计制造如下三维亥姆霍兹线圈方案

产品规格

·3HLY13-200型三维亥姆霍兹线圈，X、Y方向产生旋转磁场，Z轴由一组单线圈产生梯度磁场；

· XY轴频率0-3Hz、磁场强度200Gs、Z轴185Gs；

· Y轴等效直径260mm、X轴等效直径420mm

电气参数

· Y轴冷态电阻0.25Ω X轴冷态电阻0.37Ω；

· 线圈绝缘电阻优于10MΩ；

冷却方式

· 自然冷却；

尺寸及质量

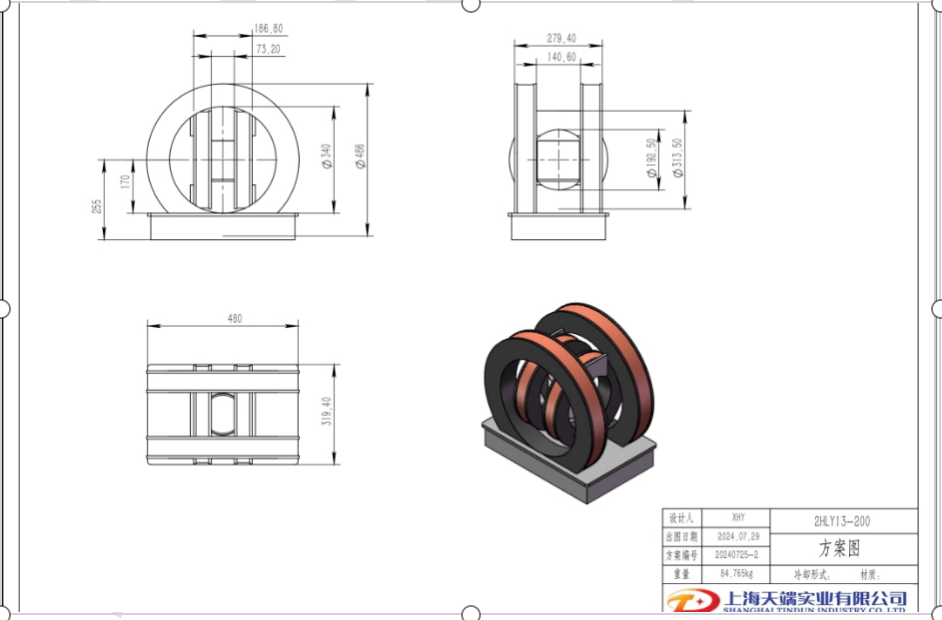

· 外形尺寸见图

· 整体重量约8.5Kg；

工作时间

· 频率3hz时，XY轴磁场强度140Gs可持续1小时、200Gs时10分钟；
