五级电磁铁、显微镜直流磁场、浙江理工大学案例

根据客户需求在显微镜观察样品施加三维磁场，XY轴为100Gs、Z轴50Gs，天端磁电设计并制造如下电磁铁，方案如下：

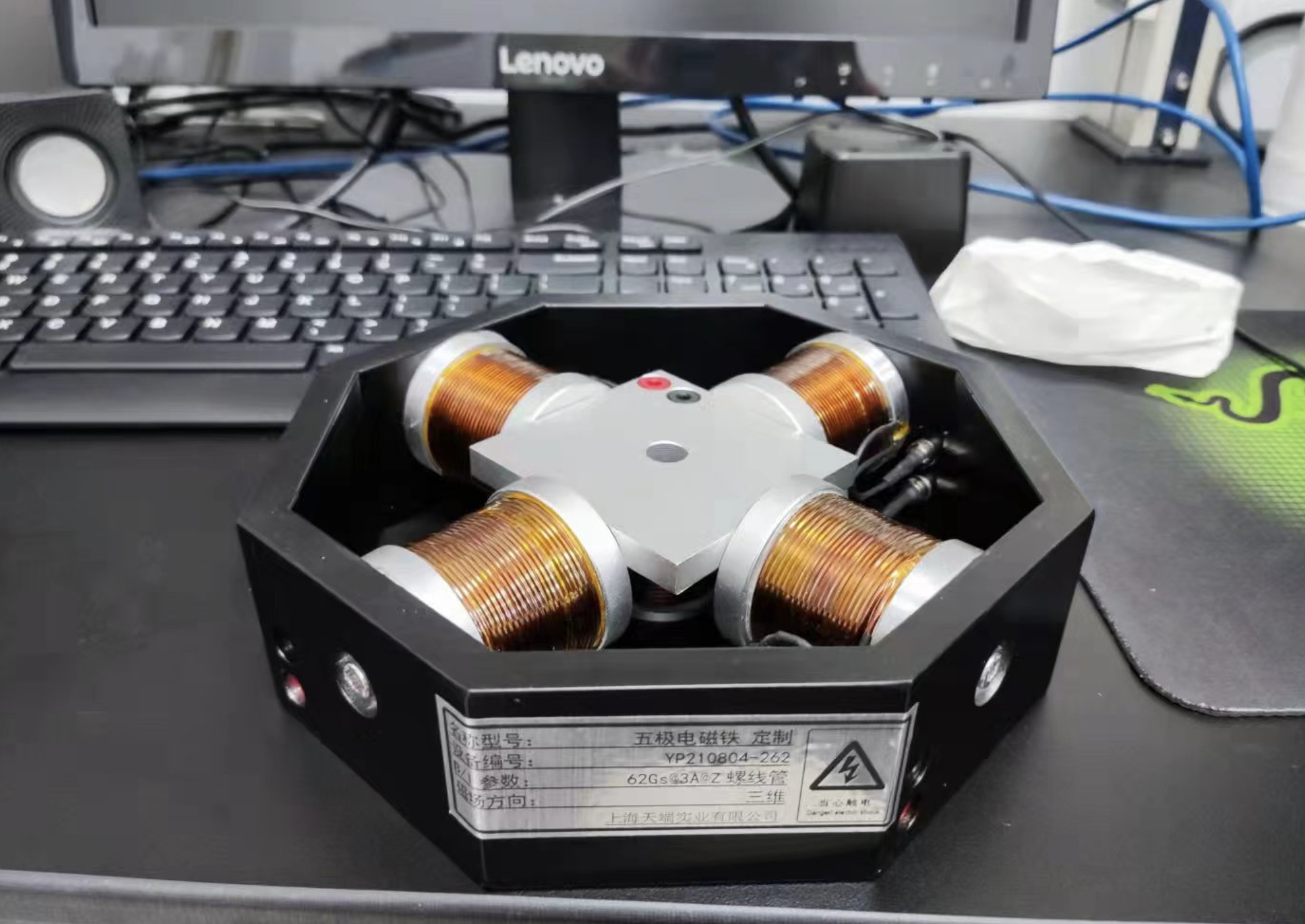

 五级电磁铁

产品规格

· TD5-100型五电磁铁，可产生X/Y/Z三方向磁场；

· XYZ三方向磁场独立控制；

电气参数

· 线圈冷态直流电阻1.8Ω、1.8Ω、0.4Ω；

· 线圈绝缘电阻优于10MΩ；

磁场参数

· XY轴磁场优于100Gs

· Z轴磁场优于50Gs

冷却方式

· 自然冷确；100Gs@10min

尺寸及质量

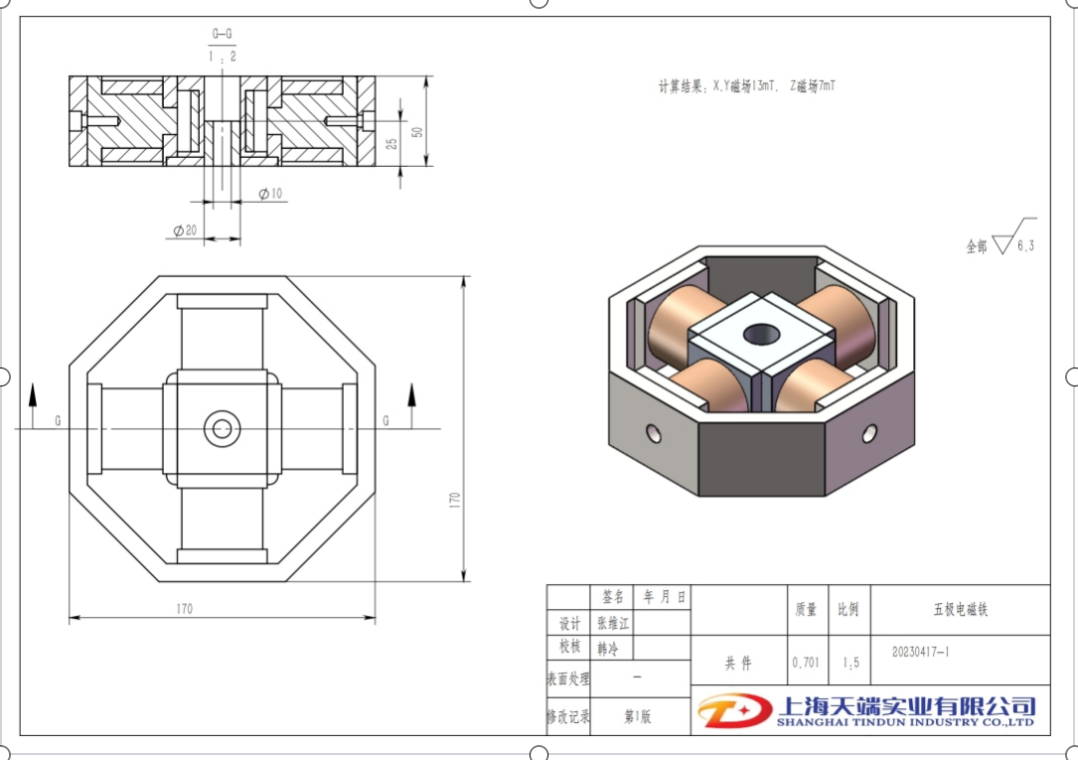

· 外形尺寸见图；

· 整体重量约8Kg；
