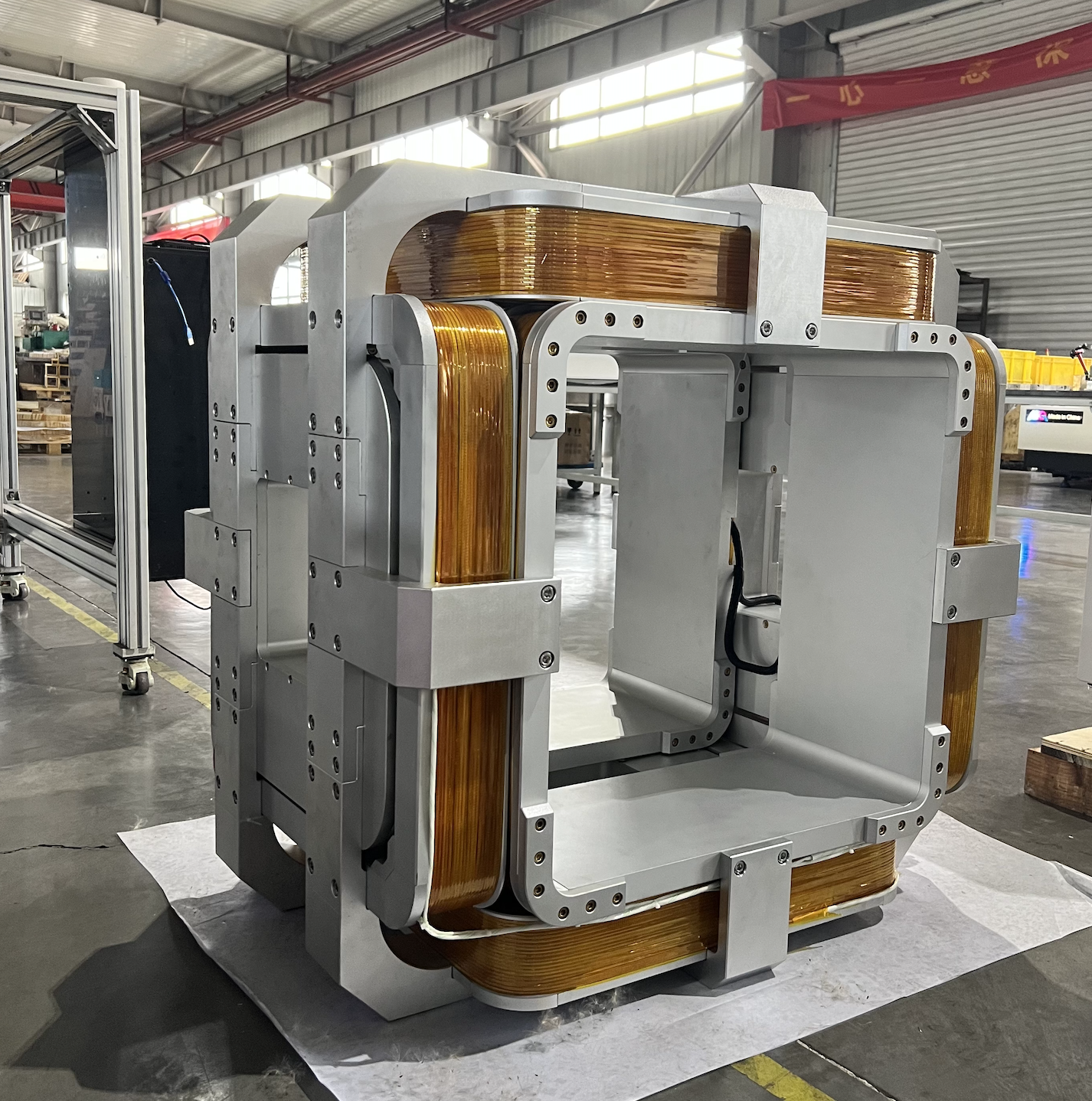

开放空间三维H&M线圈是一种三维复合型线圈，每维分别由两组线圈构成，分别能在其内部产生梯度磁场和均匀磁场，且磁场方向、强度可控。整体结构为矩形，其中有一个方向为644*644mm的通透空间。

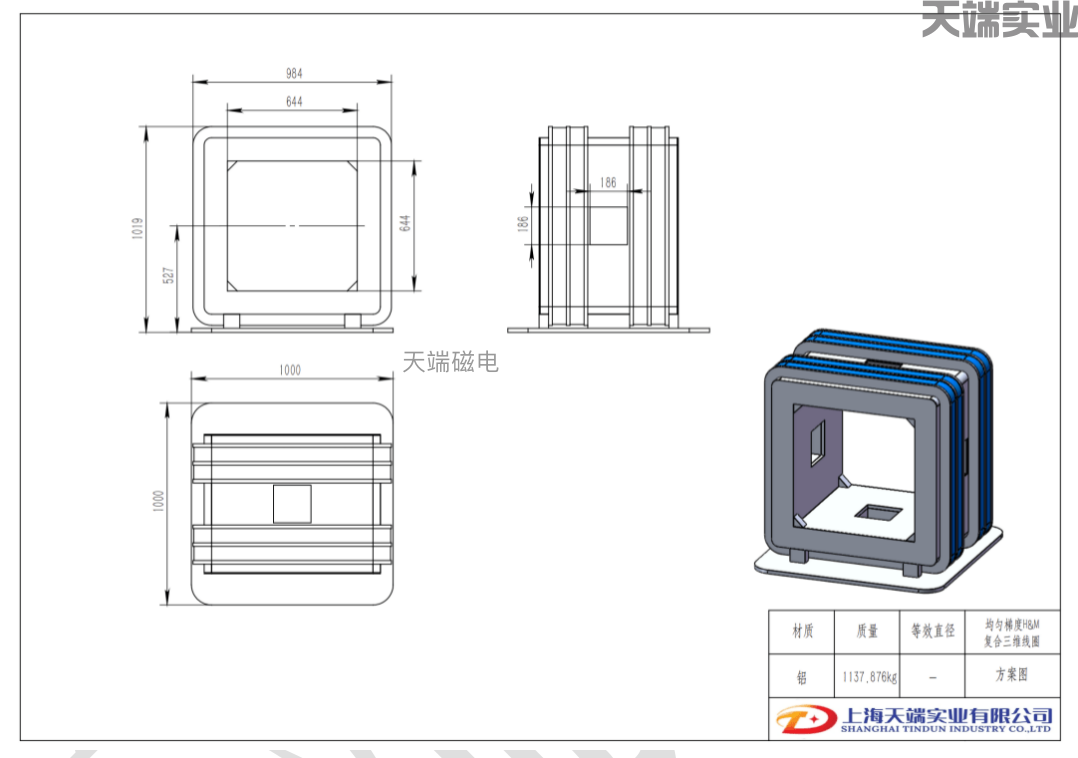

方案图
线圈轴 | X轴 | Y轴 | Z轴 | |
均匀磁场绕组 | 电阻 | 9.2Ω | 11Ω | 11Ω |
电流 | 10A | 10A | 10A | |
功率 | 1200W | 1300W | 1300W | |
梯度磁场绕组 | 电阻 | 9.2Ω | 4Ω | 4Ω |
电流 | 10A | 30A | 30A | |
功率 | 1200W | 4200W | 4200W |
线圈轴 | X轴 | Y轴 | Z轴 |
均匀磁场强度 | 5mT | 5mT | 5mT |
梯度磁场梯度 | 0.1T/m | 0.1T/m | 0.1T/m |
包络尺寸1000*1000*1000mm
总质量1100kg
开口尺寸644*644mm
