TA8008M磁矩测试系统

磁矩测试系统产品介绍

• 磁矩测试系统由TA8008 数字磁通计配合零距磁场检测线圈组成，用于检测毫米级磁组件磁铁的磁矩。其主要应用领域为电子电声、手机平板与各类精密传感器的检测场合。

• TA8008可通过选择不同测试线圈测试样品的磁通量等性能。它采用更快速的微处理器和优异的运算放大器，结合先进的软件算法技术精心设计而成。其主要部分为微处理器控制的积分电路。积分器灵敏度高，系能优异，在不同的磁场条件下，均良好运行。

• TA8008M磁矩测试仪反应快速，简单易用，可测量磁性材料磁通量、磁矩、剩磁等磁性参数；有远程操作模式和手动两种模式，优异的一键式零漂自动调节功能使 TA8008磁通计成为一款高性价比的磁性测量仪器。

• TA8008M磁矩测试仪功能具有多种高测试能力的特性。快速的刷新率使它能迅速从读数复位而开始另一个读数。TA8008 外部接口可以与计算机相连，大多数操作可以在计算机上进行。继电器和模拟输出使 TA8008 可以和其他 PLC 控制的生产线对接。

• TA8008M磁矩测试仪可选装隔离模块。针对单向充磁样品可快速测试而不需定制特殊夹具。

• TA8008系列具有的一键漂移自动调节功能能迅速准确的调节好漂移。其内部有一个快速修正系统，在仪器不使用或者线圈信号时可以持续调整漂移。这一系统对磁通积分无影响。在一般开机环境中无需专门调节漂移亦可直接测量。

磁矩测试系统产品特色

• 恒定磁场或DC磁场的磁通测试

• 嵌入式微机控制，24 位高精度运放

• 3.2寸 256*128 带背光功能的 LCD 显示器

• 具备优异智能漂移调节和抑制功能，抗噪性高。

• 多种单位选择：Gs,Tesla,Wb,Vs,wb*cm

• 可存储 5 组测量线圈的参数

• RS-485，继电器开关量输出接口（适合 PLC 等）

• 可以通过计算机远程控制

• 峰峰值判断功能

• 高低门限报警功能，支持本地和远程




磁矩测试系统技术规格

• 输入通道：单通道

• 输入类型：两位端子, 以地为参考

• 阻    抗： 1kΩ - 10kΩ - 100kΩ - 1MΩ

• 显示速率： 10Hz

• 分 辨 率： LCM256128  3.2寸LCD屏

• 积分电容:  1 µF

• 量    程： 2mWb - 20mWb - 200 mWb - 2000mWb

• 分 辨 率： 0.0001 mWb -0.1mWb

• 准 确 度: ±0.5%  读数 ±0.05%量程

• 输入电压:  100V(Max)

• 积分漂移: ±1µWb/minute

• 显示单位:  Vs, Wb , Gs , T ,Wb×cm，Vs×cm， A

• 数 量 级:  µ, m, k, M 自动切换

• 串行接口: RS-485（Modbus-RTU协议）；

• 波 特 率：4800，9600，19200，38400；

• IO 接 口：三段报警输出功能PNP

• 环境温度:  -15 ~ 55°C .

• 电源需求:  220VAC, 50 或 60 Hz；

• 外形尺寸:  240 mm W ×350 mm L ×110 mm H

• 重    量: 约3公斤

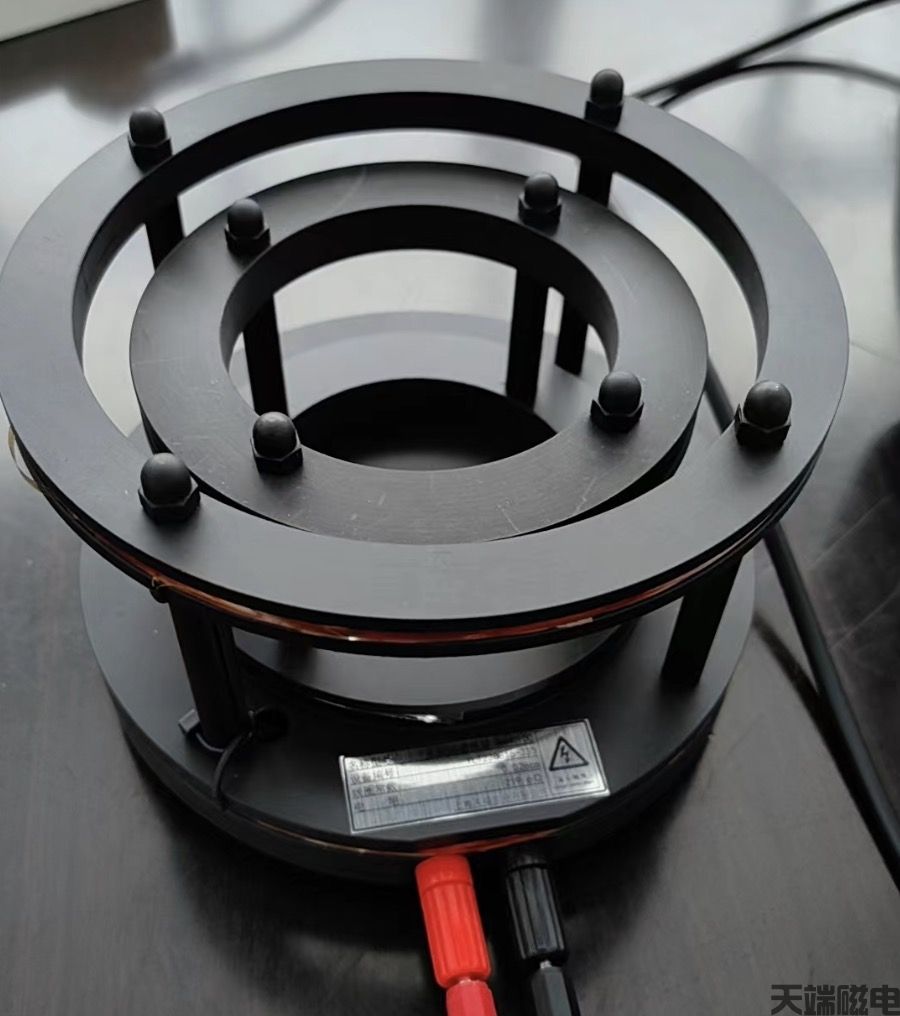

测试工装无矩线圈

• NMHC100单维零距线圈线圈采用无磁材料骨架及样品测试台；测试更精确，重复性更高。适应于1mm-30mm直径范围内的永磁体或组件精确测试；

• 可根据客户测试样品尺寸，制作不同尺寸无矩测试线圈；
