海尔贝克阵列永久磁铁

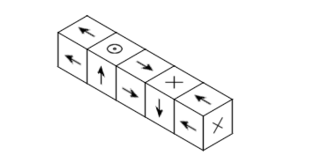

海尔贝克阵列(Halbach Array)是一种磁体结构,是工程上的近似理想结构,目标是用最少量的磁体产生最强的磁场。1979 年,美国学者Klaus Halbach做电子加速实验时,发现了这种特殊的永磁铁结构,并逐步完善这种结构,最终形成了所谓的“Halbach”磁铁。
海尔贝克阵列(Halbach Array)是一种磁体结构,是工程上的近似理想结构,目标是用最少量的磁体产生最强的磁场。1979 年,美国学者Klaus Halbach做电子加速实验时,发现了这种特殊的永磁铁结构,并逐步完善这种结构,最终形成了所谓的“Halbach”磁铁。
海尔贝克阵列(Halbach Array)是一种磁体结构,是工程上的近似理想结构,目标是用最少量的磁体产生最强的磁场。1979 年,美国学者Klaus Halbach做电子加速实验时,发现了这种特殊的永磁铁结构,并逐步完善这种结构,最终形成了所谓的“Halbach”磁铁。

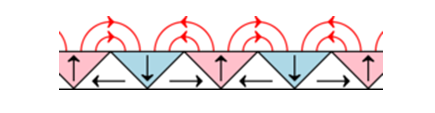

Halbach磁环是将磁铁径向式与平行式排列结合在一起,如果忽略端部效应,并把周围的导磁材料的导磁率看作无穷大,那么上述永磁体结构最终形成单边磁场(one-sided field),这就是Halbach一个显着的特点。

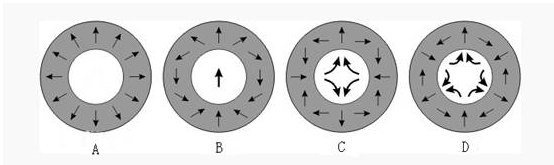

不同的阵列方式可以形成不同的组合磁环:

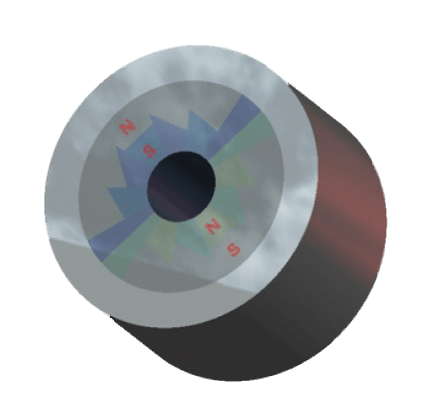

案例B型磁环H201
外形尺寸Φ60*50mm 内径Φ20mm 重量1(Kg)
12个扇形磁块,每个充磁方向不同,按Halbch环形阵列排列;
中心磁场强度1.04(T);
在磁场中心Φ6*6mm范围内均匀度轴向为0.5%,径向为0.5%。
