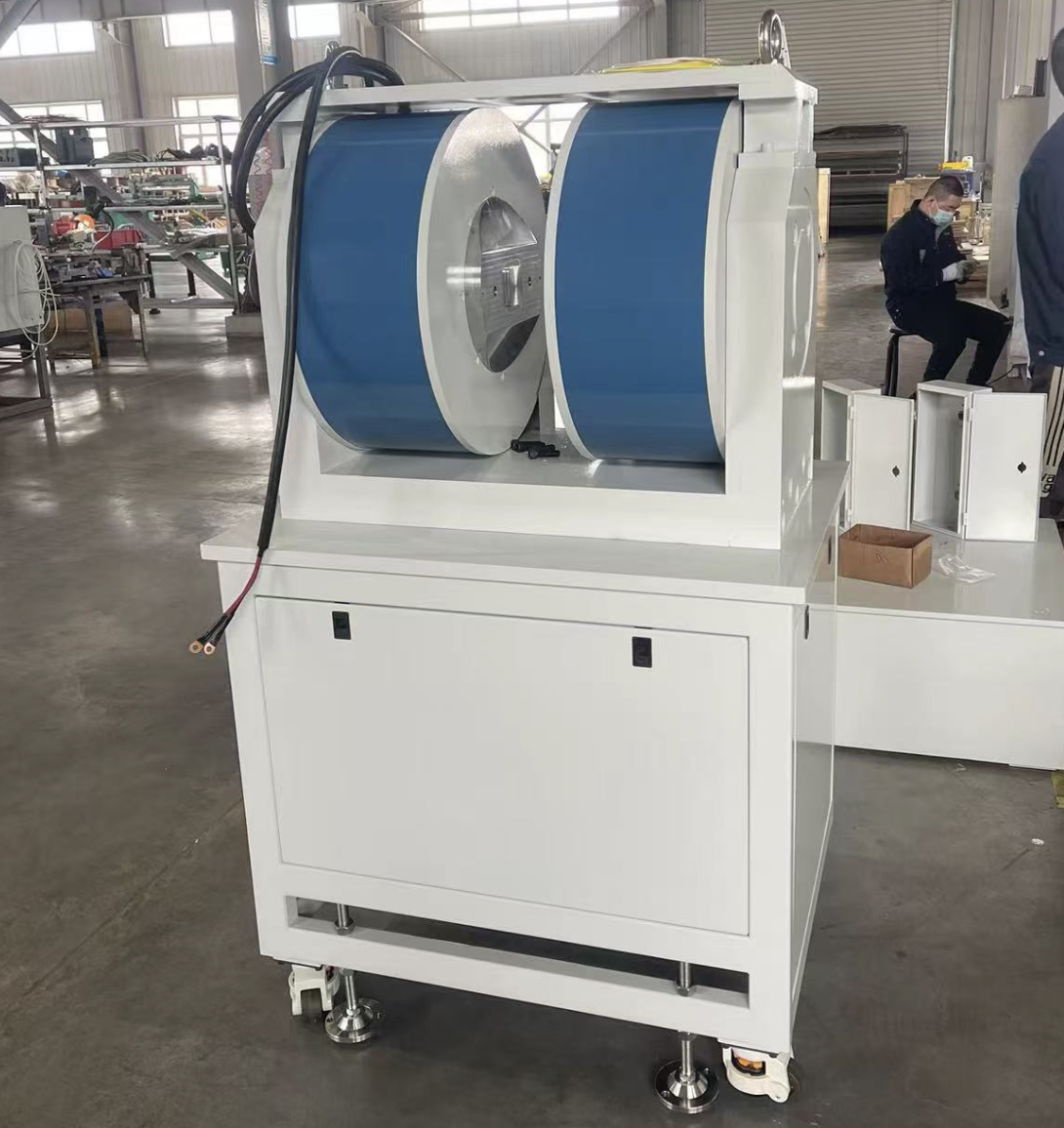

矩形电磁铁案例（中科院力学所）

矩形电磁铁产品规格

· SG-280型矩型电磁铁，立式座放，磁场方向水平；

· 配极面厚度50mm、40mm、30mm、20mm、10mm各一对，

实现气隙20mm/40mm/60mm /80mm/100mm可调；

· 极面截面250mm*120mm；

· 磁极中心轴线高度1200mm，高度可微调。

矩形电磁铁电气参数

· 线圈冷态直流电阻4.2Ω；

· 线圈绝缘电阻优于100MΩ；

冷却方式

· 自然冷却；

尺寸及质量

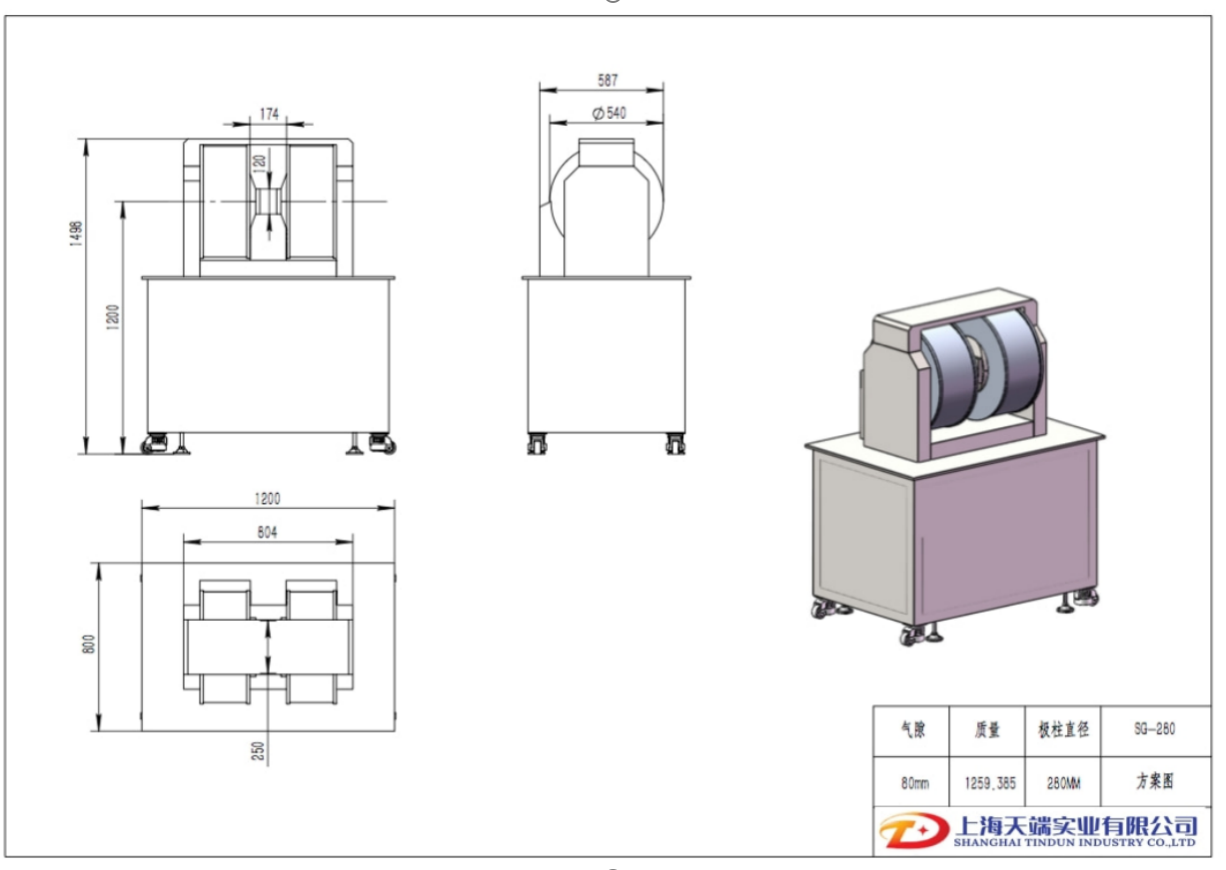

· 外形尺寸见图；

· 整体重量约1250Kg；

矩形电磁铁磁场参数

· 气隙80mm时，中心磁场优于0.8T@50A；（配置电源功率50A260V）

· 气隙80mm时，中心磁场区域200mm*70mm*80mm均匀度优于10%
