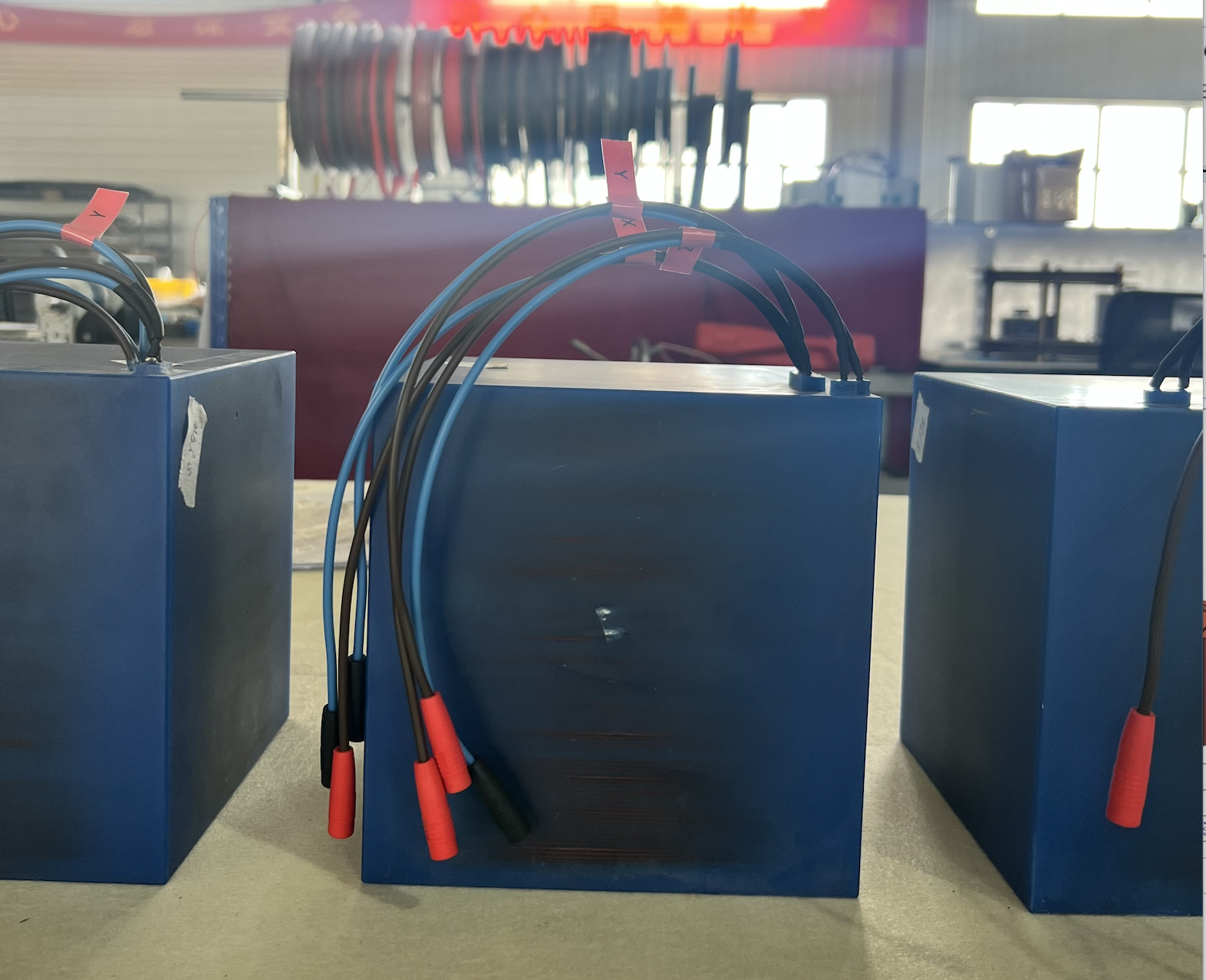

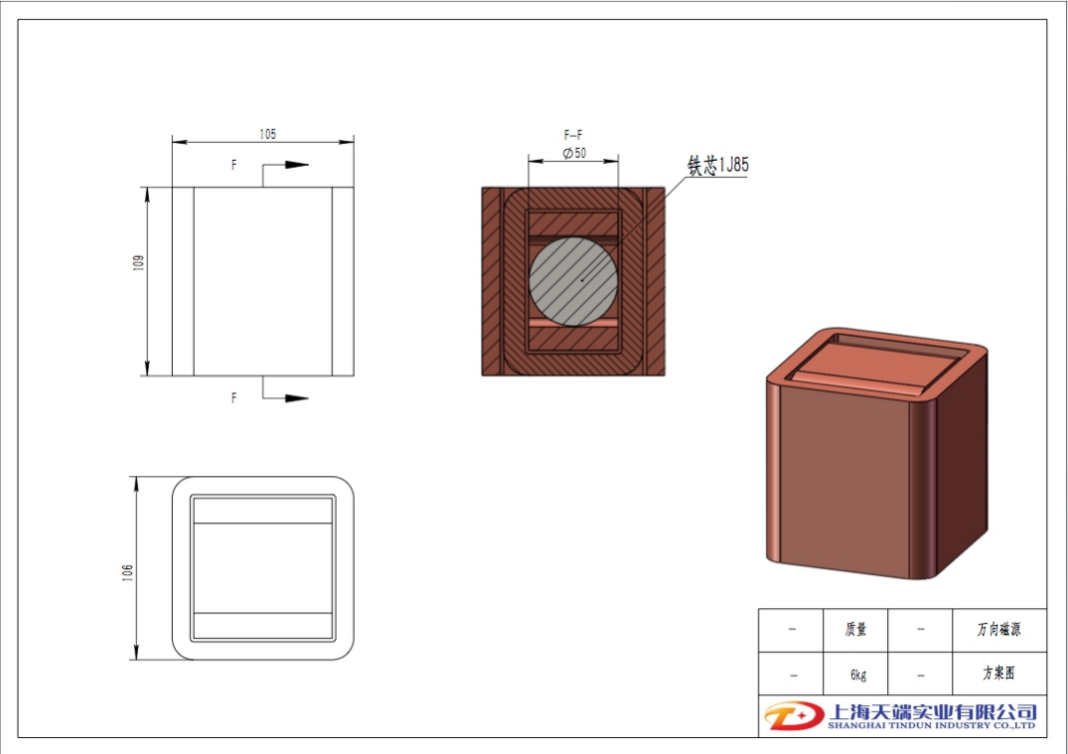

万向磁源可在其外部产生空间内产生强度可控、矢量方向可控的梯度磁场，是一种带有铁芯的三维线圈结构。中心铁芯使用φ100mm软磁金属，材料为1J85；外围X、Y、Z三个方向分别紧密绕制一组激励线圈，X、Y、Z轴线圈由内至外布置，绕制形状为矩形。
线圈轴 | X轴 | Y轴 | Z轴 |
电阻 | 5Ω | 6.5Ω | 9.5Ω |
电流 | 10A | 10A | 10A |
最大功率 | 650W | 850W | 1200W |
距离 | 10mm | 25mm | 50mm | 100mm | 150mm | 200mm |
磁场强度 | 25mT | 15mT | 10mT | 5mT | 2mT | 1mT |
梯度 | 0.5T/m | 0.46T/m | 0.2T/m | 0.05T/m | 0.02T/m | 0.01T/m |
包络尺寸182*184*178mm
总质量9kg
铁芯直径100mm
