产品规格

• WD-130型电磁铁（C型结构），在励磁电源的激励下，磁场形成闭合回路，两极之间可以产生均匀的强磁场，磁场方向沿极头轴向。

• 电磁铁卧式座放，磁场方向水平；

• 气隙双向可调，可调范围0-120mm；

• 极柱直径φ130mm，标配一副100mm纯铁极头；

电气参数

• 线圈冷态直流电阻3.3Ω；

• 线圈绝缘电阻优于10MΩ；

冷却方式

• 自然冷却；

• 尺寸及质量

• 外形尺寸见图；

• 整体重量约430Kg；

磁场参数（详细参数请咨询我司）

• 5mm气隙时中心磁场优于2.8T@25A（φ40mm极面）；

• 30mm气隙时中心磁场优于1.3T@25A（φ80mm极面）。

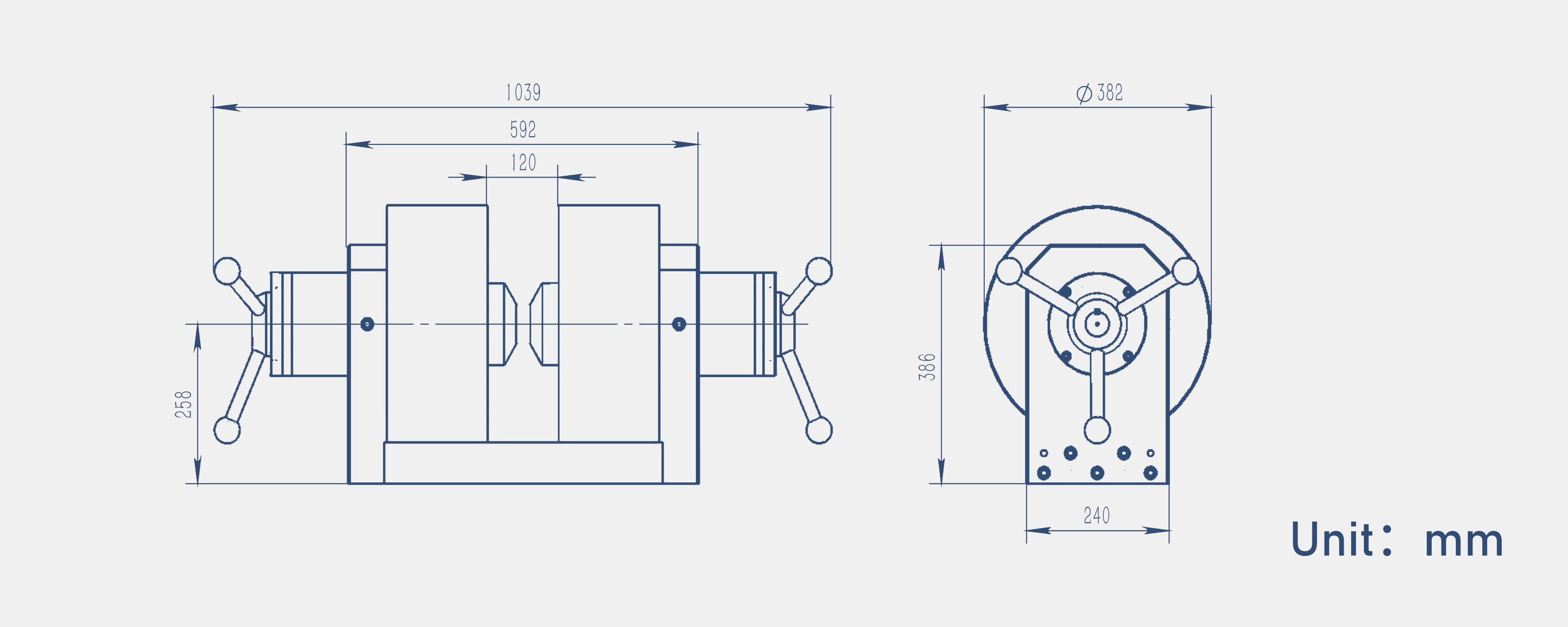

方案图

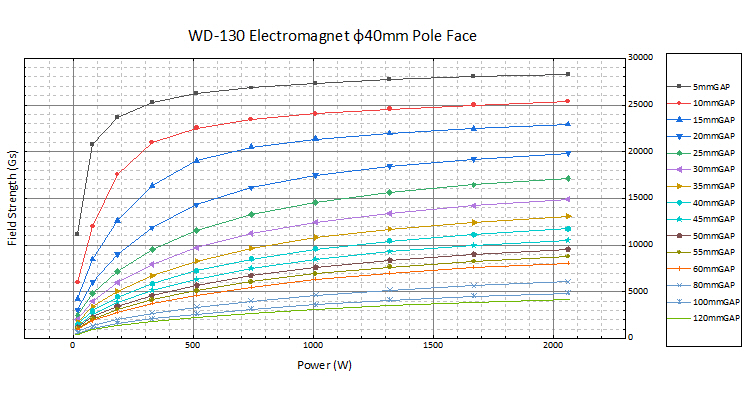

曲线图

附件

选购件
