WD175电磁铁
WD175型电磁铁（C型结构），在励磁电源的激励下，磁场形成闭合回路，两极之间可以产生均匀的强磁场，磁场方向沿极头轴向。2mm气隙时中心磁场优于3.7T@25A（φ20mm极面）；40mm气隙时中心磁场优于1.4T@25A（φ110mm极面）
磁场方案提供商
专注磁场检测设备与磁场发生装置设计制造
全国服务热线18018678522
WD175型电磁铁（C型结构），在励磁电源的激励下，磁场形成闭合回路，两极之间可以产生均匀的强磁场，磁场方向沿极头轴向。2mm气隙时中心磁场优于3.7T@25A（φ20mm极面）；40mm气隙时中心磁场优于1.4T@25A（φ110mm极面）
WD175型电磁铁（C型结构），在励磁电源的激励下，磁场形成闭合回路，两极之间可以产生均匀的强磁场，磁场方向沿极头轴向。
电磁铁卧式座放，磁场方向水平；
气隙双向可调，可调范围0-110mm；
极柱直径φ175mm，标配一副纯铁极头；
线圈冷态直流电阻6.4Ω；
线圈绝缘电阻优于10MΩ；
自然冷却；

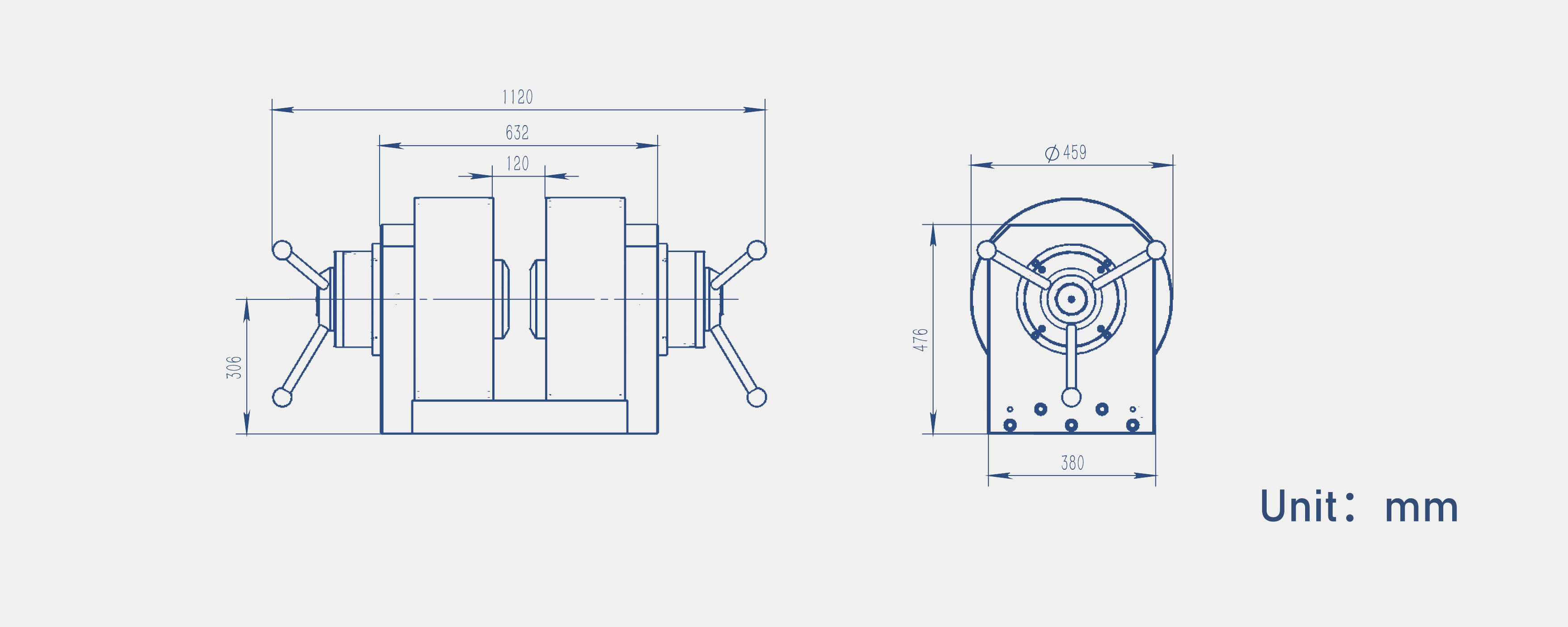

外形尺寸见图；
整体重量约630Kg；

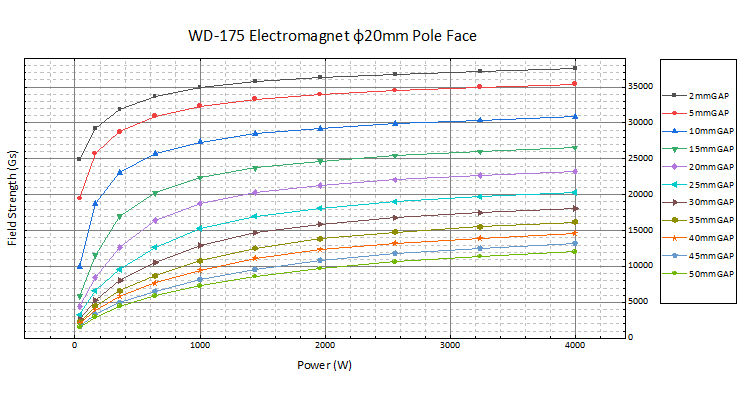

2mm气隙时中心磁场优于3.7T@25A（φ20mm极面）；

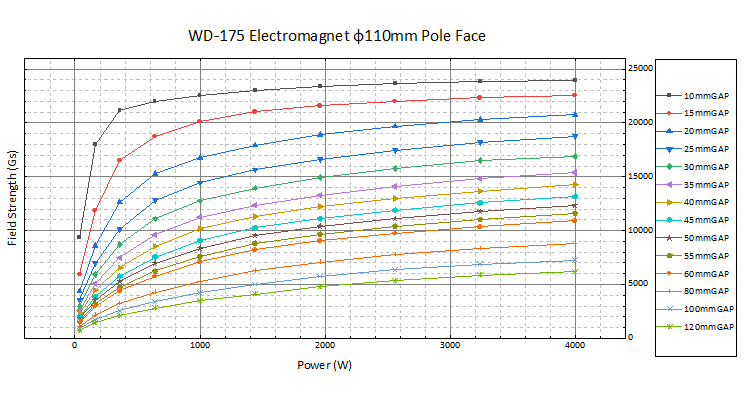

40mm气隙时中心磁场优于1.4T@25A（φ110mm极面）。
描述 | 数量 |
电源线 | 1 套 |
探头架 | 1 个 |
使用说明书 | 1 本 |
产品手册 | 1 册 |
合格证 | 1 份 |
描述 |
数量 |
纯铁极头 | 1 副 |
高精度电控转台 | 1 台 |
手动转台 | 1 台 |
闭环控制系统 | 1 个 |
