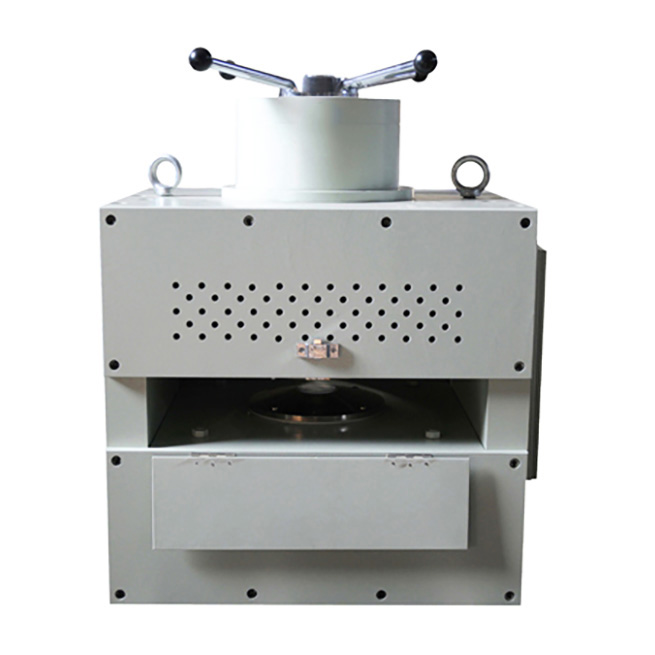

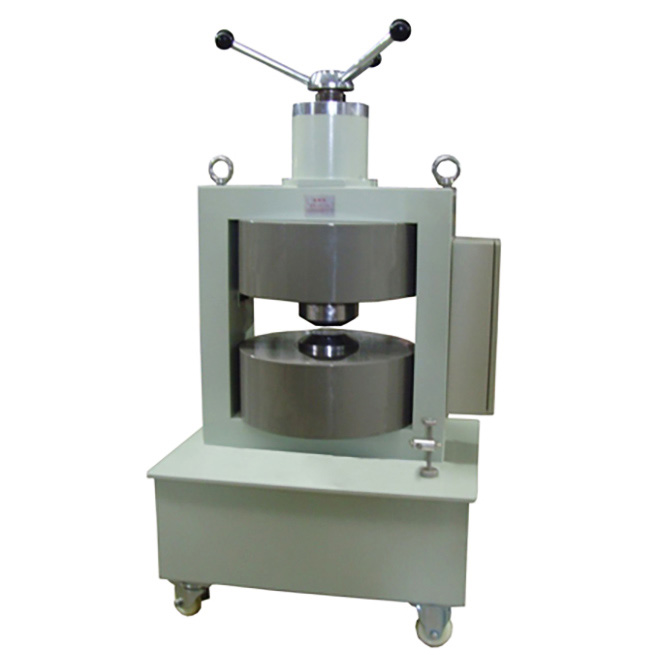

STV型单调可变气隙电磁铁磁场气隙单向可调,双轭构形成闭合磁路,有较好的刚性,磁场方向垂直;直立座放,样品可置于下极头平面上,取放样品方便,适用于多次重复测量。广泛应用于霍尔效应研究,磁电阻效应研究、磁滞伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置、磁性材料测量装置以及对磁性器件的充磁和退磁等。

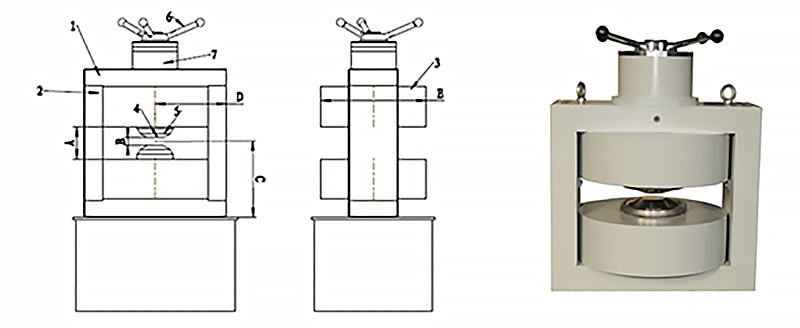

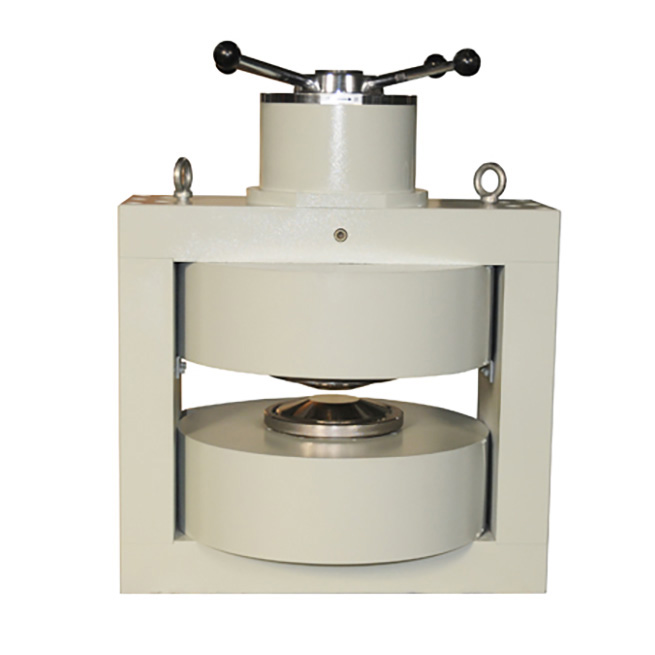

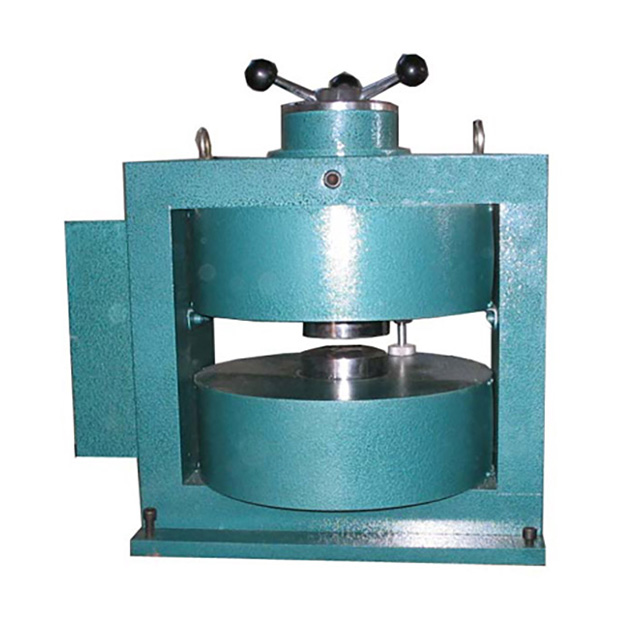

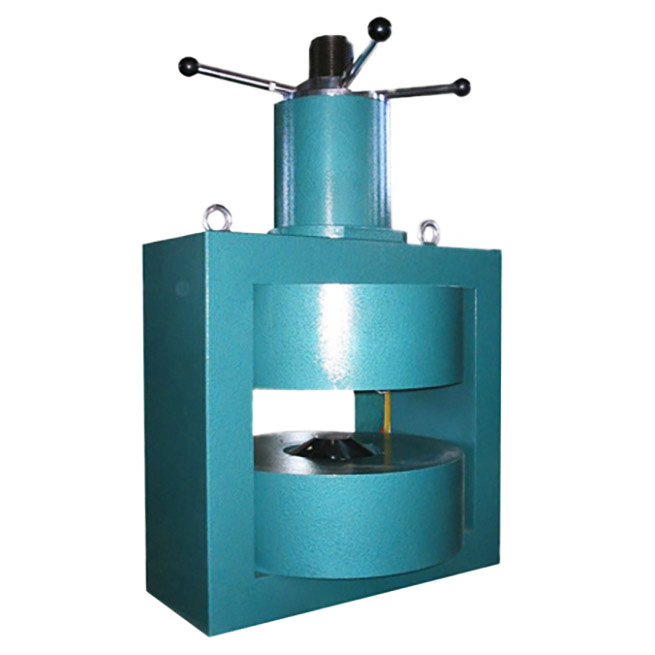

各部位名称 | ||||
1:横轭 | 2:立轭 | 3:线包 | 4:极面 | 5:极头 |
6:扳把 | 7:柱套 | |||
A:线包间距 | B:气隙 | C:中心高度 | D:中心水平距离 | E:线包直径 |
STV Electromagnet Series Main DimensionSTV 电磁铁主要外形尺寸 | |||||||
Model | Pole Diameter极柱直径 | A | B | C | D | E | Weight重量 |
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Kg) | |
STV-50 | 50 | 80/Custom | 0~60 | 145 | 130 | 180 | 40 |
STV-80 | 80 | 100/Custom | 0~80 | 190 | 180 | 260 | 135 |
STV-100 | 100 | 120/Custom | 0~100 | 200 | 200 | 300 | 200 |
STV-130 | 130 | 120/Custom | 0~100 | 250 | 240 | 260 | 430 |
STV-175 | 175 | 120/Custom | 0~100 | 300 | 315 | 470 | 630 |
STV-200 | 200 | 120Custom | 0~100 | 300 | 325 | 490 | 930 |
STV-220 | 220 | 120/Custom | 0~100 | 310 | 405 | 610 | 1060 |
STV-250 | 250 | 120/Custom | 0~100 | 320 | 340 | 540 | 1920 |
STV-280 | 280 | 150/Custom | 0~120 | 360 | 415 | 670 | 2570 |
STV-300 | 300 | 150/Custom | 0~120 | 360 | 470 | 740 | 3580 |
STV-380 | 380 | 200/Custom | 0~120 | 495 | 620 | 850 | 6800 |
STV型号 Model | 极柱直径 Pole Diameter (mm) | 气隙可调范围 Air Gap Range (mm) | 标准极头极面直径 Pole Face (mm) | 典型气隙 Air Gap (mm) | 标准极头磁场 Maxium Magnetic Field (T) | 功率 Power |
STV-50 | Φ50 | 0-80 | Φ50 | 10 | 1 | 0.3KW |
STV-80 | Φ80 | 0-80 | Φ80 | 20 | 0.9 | 0.6KW |
STV-100 | Φ100 | 0-100 | Φ60 | 10 | 2 | 2.0KW |
Φ100 | 10 | 1.5 | ||||
STV-130 | Φ130 | 0-120 | Φ60 | 10 | 2.5 | 3.8KW |
Φ100 | 30 | 1.2 | ||||
STV-175 | Φ175 | 0-120 | Φ80 | 10 | 2.4 | 6.5KW |
Φ100 | 30 | 1.8 | ||||
STV-200 | Φ200 | 0-140 | Φ80 | 10 | 2.6 | 10.0KW |
Φ120 | 30 | 1.9 | ||||
STV-250 | Φ250 | 0-140 | Φ120 | 25 | 2.3 | 12.0KW |
STV-280 | Φ280 | 0-140 | Φ120 | 25 | 2.6 | 12.0KW |
型号 | 主要指标 | 参考图片 |
STV-130 | 1、结构:电磁铁为双轭单调型直立座放,极柱单向调协可变气隙,磁场方向垂直于地面。 2、电磁铁极柱直径为Φ130,配一付直径为60mm的极头,线包间距120mm,气隙可调范围0~100mm。 3、气隙为10mm时,磁场H≥2.6T。电磁铁内冷式水冷结构,当磁极间距25mm,磁场为1.7T时,可持续工作时间为30分钟;扫描磁场可长时间工作。 4、磁场均匀度:当磁场15mm气隙时,在中心Φ10*10mm3的区域内磁场均匀度优于0.1%。 5、线包电阻为5.0欧姆,额定电源功率3.0KW 6、用户电源:30A150V。 | |
STV-200 | 1、结构:电磁铁为双轭单调型直立座放,极柱单向调协可变气隙,磁场方向垂直于地面。 2、电磁铁极柱直径为Φ200mm,极头直径为80mm,线包间距120mm,气隙可调范围0~100mm。 3、气隙为10mm时,磁场H≥2.8T。电磁铁内冷式水冷结构,当磁极间距30mm,磁场为2.3T时,可持续工作时间为10分钟;扫描磁场可长时间工作。 4、磁场均匀度:当磁场20mm气隙时,在中心Φ10*10mm3的区域内磁场均匀度优于0.1%。 5、线包电阻为5.0欧姆,额定电源功率8.0KW 6、用户电源:50A240V。 | |
STV-250 | 1、结构:电磁铁为双轭单调型直立座放,极柱单向调协可变气隙,磁场方向垂直于地面。 2、电磁铁极柱直径为Φ250mm,极头直径为120mm,线包间距120mm,气隙可调范围0~100mm。 3、气隙为10mm时,磁场H≥2.6T。电磁铁内冷式水冷结构,当磁极间距30mm,磁场为2.2T时,可持续工作时间为10分钟;扫描磁场可长时间工作。 4、磁场均匀度:当磁场20mm气隙时,在中心Φ20*20mm3的区域内磁场均匀度优于0.1%。 5、线包电阻为5.0欧姆,额定电源功率10.0KW 6、用户电源:50A240V。 |
|
